Blackmagic Design Univerzálny Videohub 72

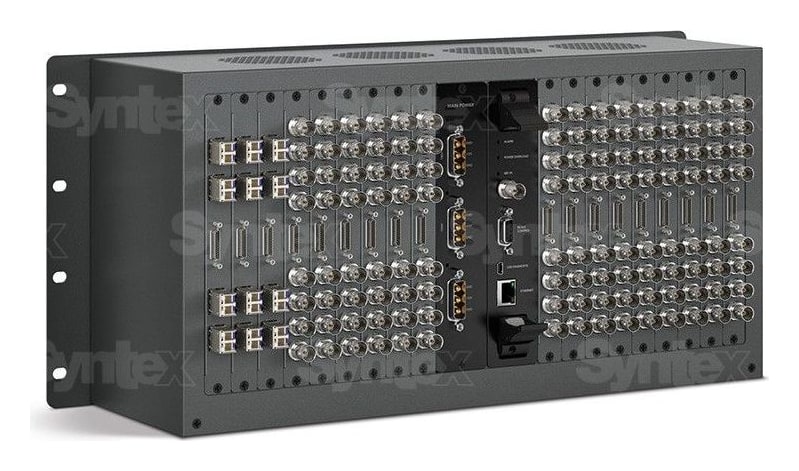

Universal Videohub 72 je 5RU neosadený rackový rám pre rastúce štúdiá a réžie. Do 18 pozícií možno kombinovať karty rozhrania BNC SDI a optické SDI a systém rozširovať postupne. Plne osadený rám ponúka až 72 vstupov a 72 výstupov 3G-SDI s reclockingom a 72 obojsmerných portov deck control RS-422. Karta Crosspoint, karty rozhrania a napájanie sa kupujú samostatne.

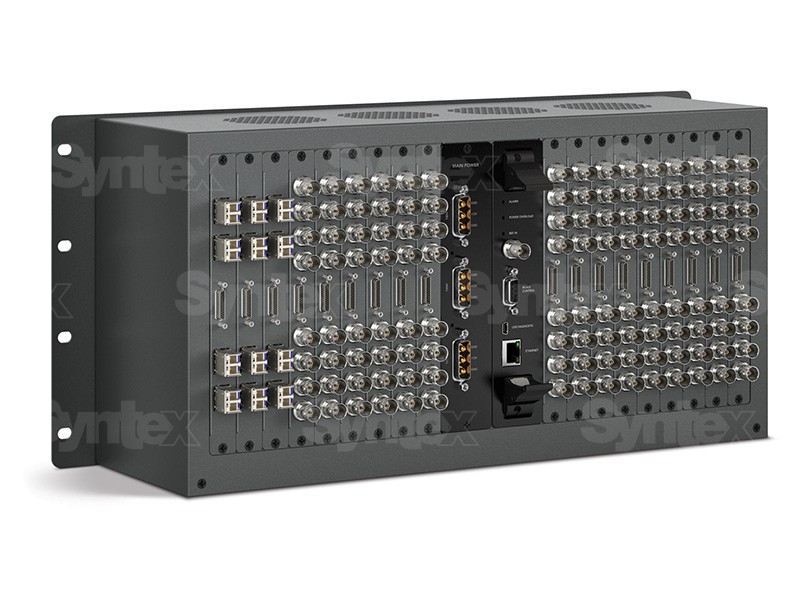

Modulárny rám pre router až 72 × 72

Rám s výškou 5 RU pojme 18 kariet rozhrania, jednu kartu Crosspoint 72 × 72 a jednu napájaciu kartu – router si poskladáte podľa potreby.

Až 72 × 72 3G-SDI18 kariet rozhraniaBNC aj optické SDI72× deck control5 RU

Router, ktorý rastie s prevádzkou

Začnite s niekoľkými kartami a ďalšie pridávajte za prevádzky. Karty rozhrania sú rovnaké pre rámy 72 aj 288, takže ich pri prechode na väčší rám použijete ďalej.

Karty rozhrania

Každá karta nesie 4 vstupy, 4 výstupy a port pre 4 pripojenia deck control.

Výmena za prevádzky

Karty rozhrania vymeníte bez vypnutia routera.

Napájanie

Napájacia karta 450 W pre až tri externé zdroje 12 V; dva stačia pre 72 × 72, tretí je záloha.

Referencia

Black Burst alebo Tri-Level Sync pre všetky pripojenia SD, HD aj optické.

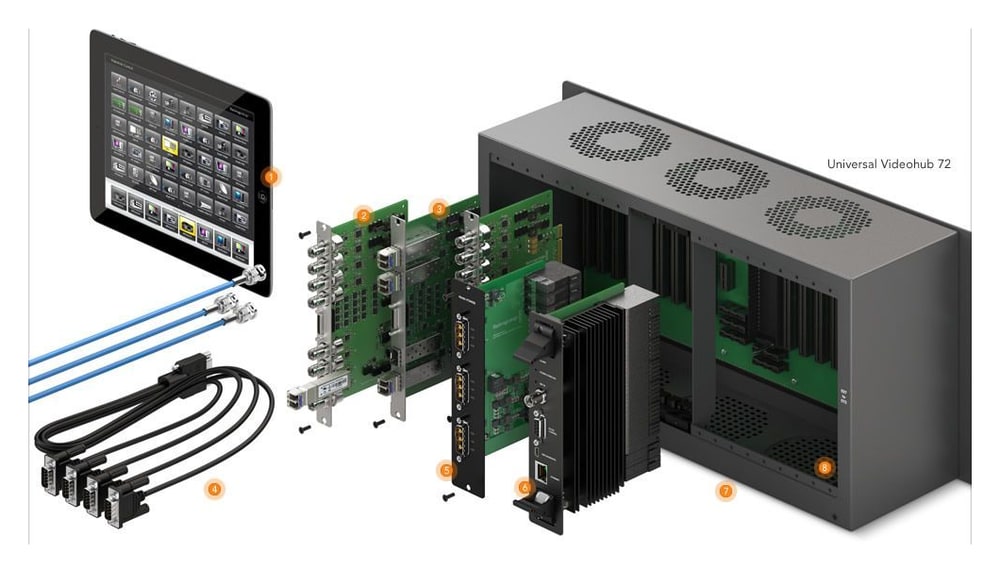

Z čoho sa router skladá

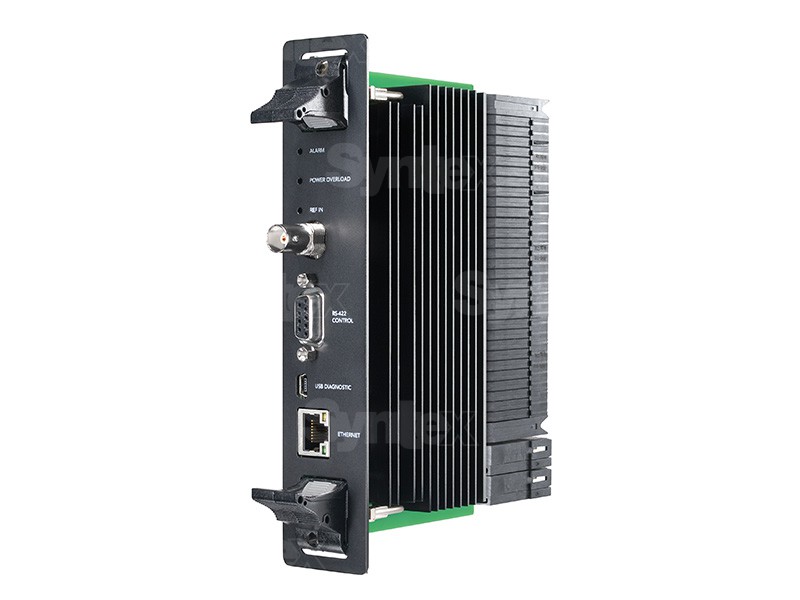

Rám sa dodáva s vyberateľnou vaničkou ventilátorov. Kartu Crosspoint 72 × 72 s riadením cez Ethernet, karty rozhrania BNC SDI alebo optické SDI, napájaciu kartu so zdrojmi a káble deck control dokúpite podľa požadovanej veľkosti routera.

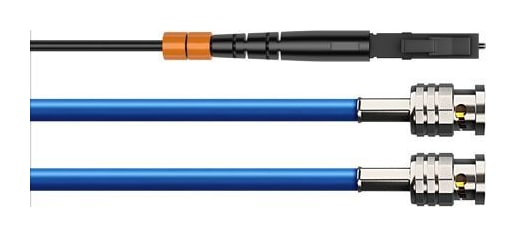

SDI aj optika v jednom routeri

Karty BNC SDI a optické SDI možno v ráme ľubovoľne kombinovať a smerovať zo SDI na optiku aj naopak. Optické vlákno prenesie signál na veľké vzdialenosti, čo sa hodí vo veľkých budovách a na rozsiahlych podujatiach.

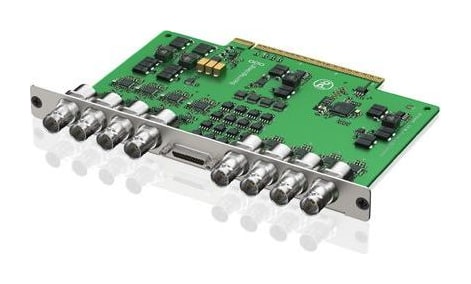

Automatické prepínanie SDI

Pripojenia 3G-SDI sa automaticky prepínajú medzi SD, HD, 4:4:4 a 2K a každý vstup môže bežať v inom štandarde. Router prenáša aj DVB-ASI a 16 kanálov vnoreného zvuku SDI, všetky výstupy majú reclocking.

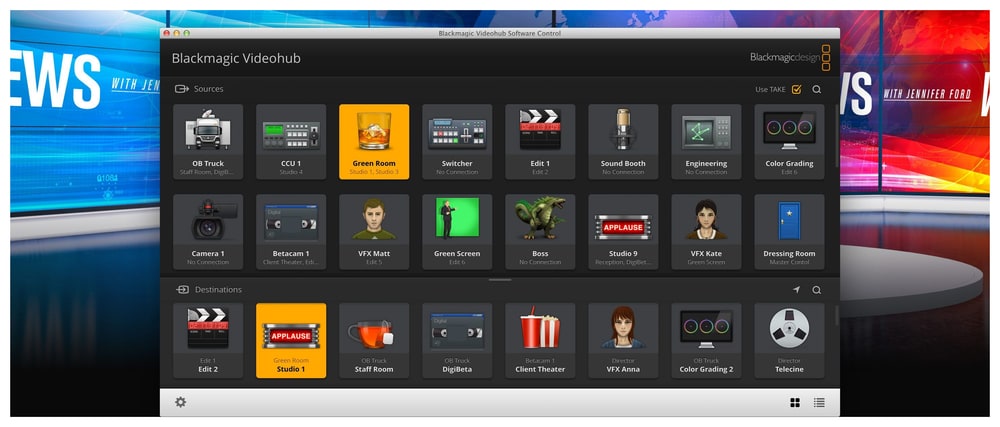

Ovládanie z počítača aj panela

Router ovláda bezplatný softvér Videohub pre Mac a Windows aj hardvérové panely Videohub zdieľané po sieti IP. Vstup RS-422 prijíma povely na prepínanie z iných systémov a Videohub SDK slúži na integráciu do vysielacej automatizácie.

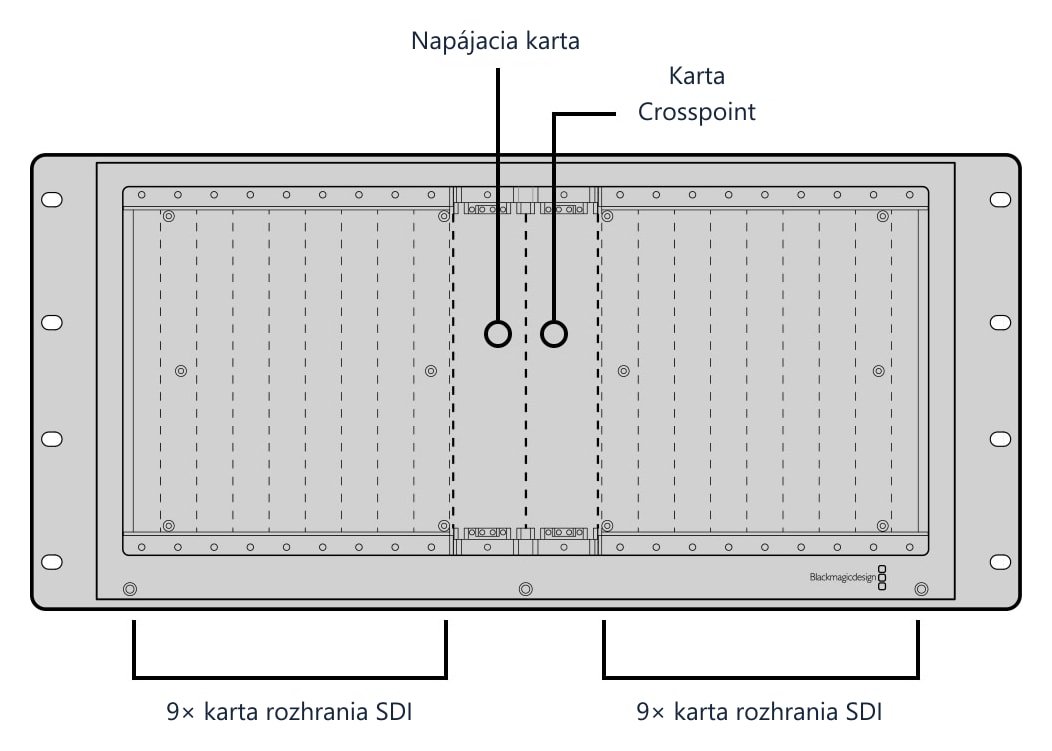

Konektory a ovládacie prvky

Uprostred rámu je pozícia pre napájaciu kartu a kartu Crosspoint, po stranách po deväť pozícií pre karty rozhrania SDI alebo optické SDI.

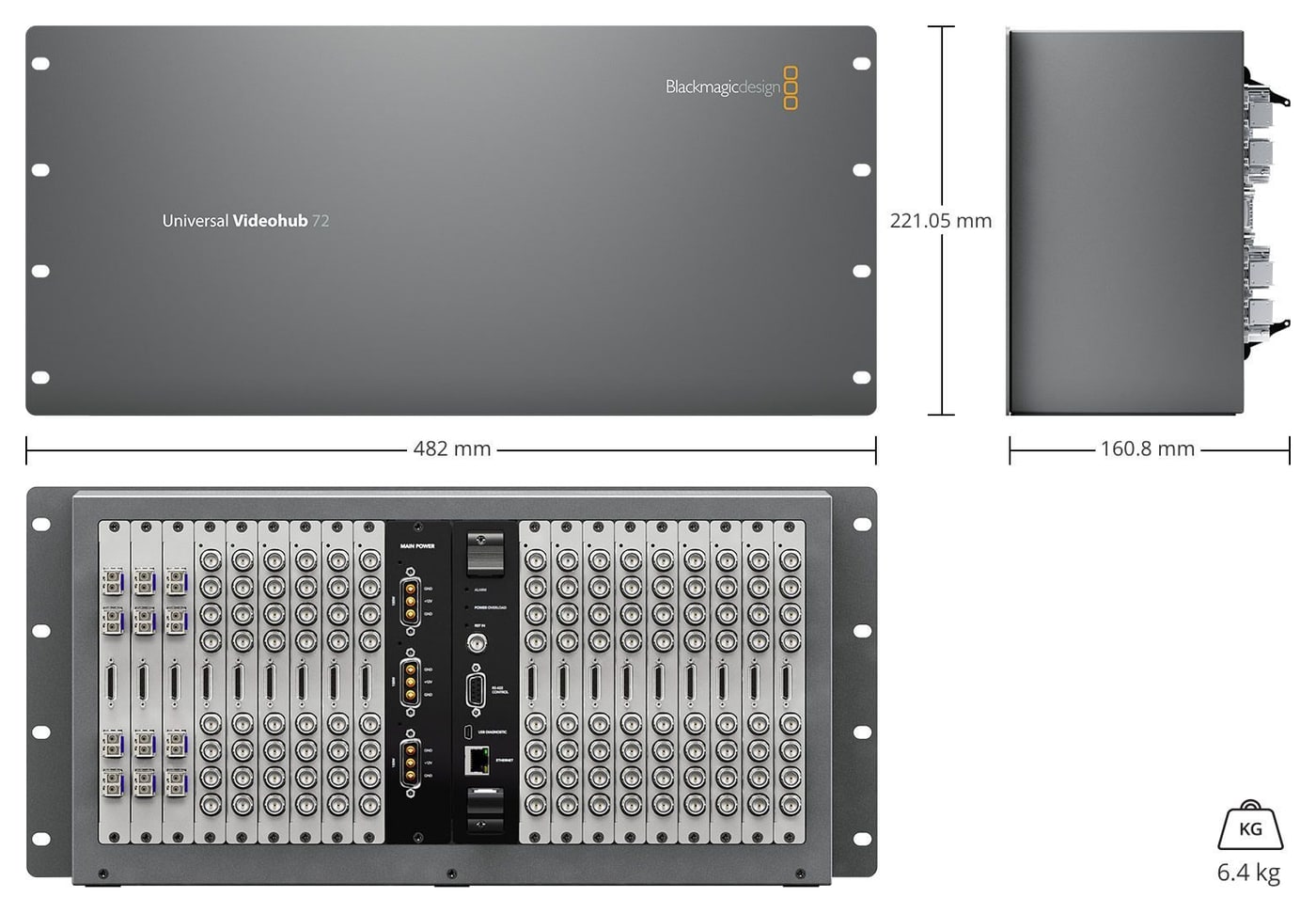

Rozmery a hmotnosť

Rozmery 482 × 160,8 × 221,05 mm (š × h × v), hmotnosť 6,4 kg. Do racku 19″ zaberie 5 RU.
