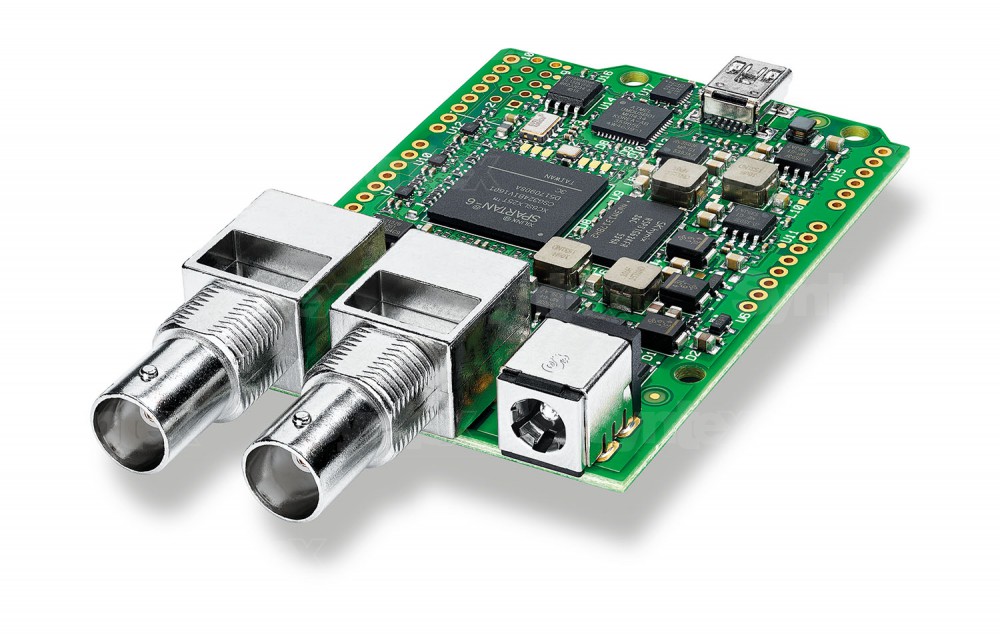

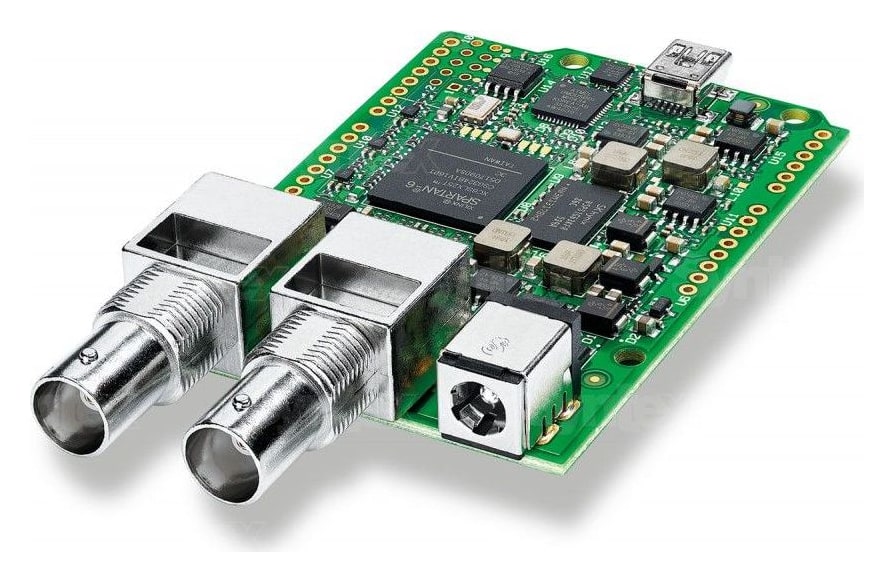

Blackmagic Design 3G-SDI Arduino Shield

Modul Blackmagic 3G-SDI Arduino Shield dovoluje vytvářet sofistikované dálkové ovladače pro kamery a další SDI techniku.

Stavba kontrolérů pro dálkové ovládání kamer po SDI rozhraní je složitá a vyžaduje hluboké znalosti návrhu vysokorychlostní digitální techniky. Pro uživatelé kamer Blackmagic Design, kteří je chtějí integrovat do proprietárních studiových systémů, představuje výroba vlastních dálkových ovladačů na bázi protokolu Blackmagic Camera SDI Control Protocol složitou výzvu. Společnost Blackmagic Design představila optimální řešení tohoto problému v podobě modulu Blackmagic 3G-SDI Arduino Shield pro mikroprocesory Arduino.



Arduino
Arduiono je populární otevřená platforma pro tvorbu prototypů hardwaru založená na snadno použitelných softwarových a hardwarových blocích. Podobně jako na softwarové vývojáře orientovaná platforma Raspberry Pi, je i Arduino oblíbeným odrazovým můstkem při návrhu a stavbě vlastního hardware. Rozšiřující moduly, u platformy Arduino nazvané „shield”, představují standardizovanou platformu, kterou se společnost Blackmagic Design rozhodla využít při návrhu karty Blackmagic 3G-SDI Arduino Shield. Modul Blackmagic 3G-SDI Arduino Shield je jednoduchá rozšiřující karta s jedním SDI vstupem a jedním výstupem pro vkládání ovládacích příkazů do SDI signálu.



Blackmagic SDI Control Protocol
Součástí dodávky je také ukázkový zdrojový kód demonstrující komunikací procesorů Arduino s modulem Blackmagic 3G-SDI Arduino Shield a zasílání příkazů do kamer. Kód lze velice snadno modifikovat: veškeré příkazy pro kamery jsou dokumentovány v uživatelské příručce. Ovládací protokol Blackmagic SDI Control Protocol využívá zatemňovací interval v SDI streamu k vložení příkazů pro dálkové ovládání kamer a objektivů, barevné korekce, signalizaci, komunikaci apod., aniž by bylo nutné použít jinou než standardní SDI kabeláž. Protokol je plně dokumentován v uživatelských příručkách produktů Blackmagic Design a je využíván i jinými výrobci. Protokol Blackmagic SDI Control Protocol je integrován do kamer Blackmagic, režií ATEM, střihových karet DeckLink, monitorů/rekordrů Video Assist a elektronických hledáčků. S modulem Blackmagic 3G-SDI Arduino Shield lze snadno vytvořit např. jednoduchý joystickový ovladač pro nastavení zaostření nebo clony – možnosti jsou téměř neomezené!

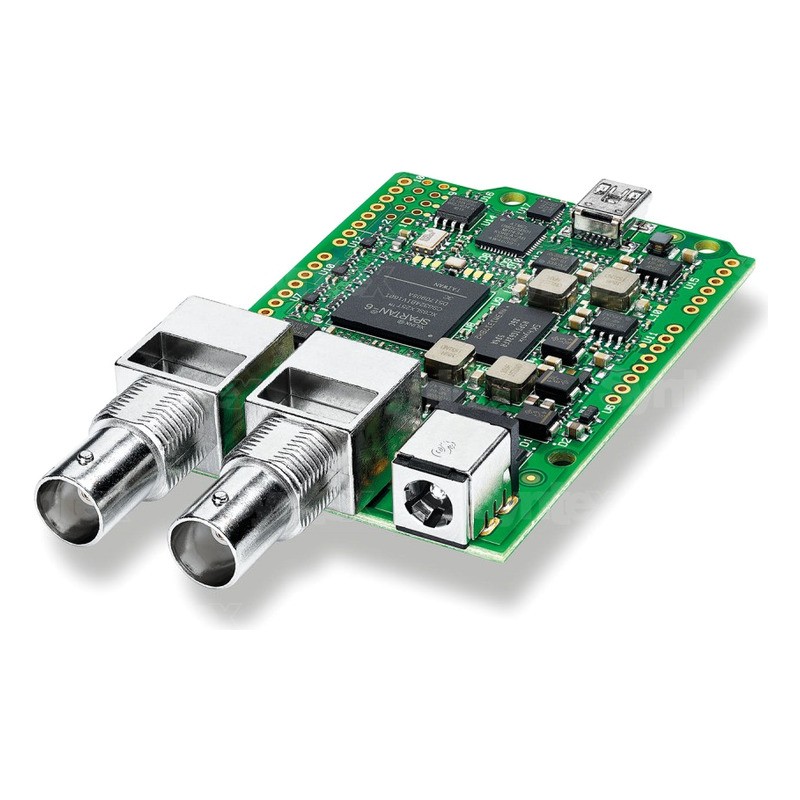

Modul Blackmagic 3G-SDI Arduino Shield je jednoduchá oboustranná SDI karta, která navíc poskytuje procesorům Arduino napájení. Je vybavena také USB konektorem pro aktualizaci firmware a sběrnicí I2C pro připojení modulu pomocí kabelu.
