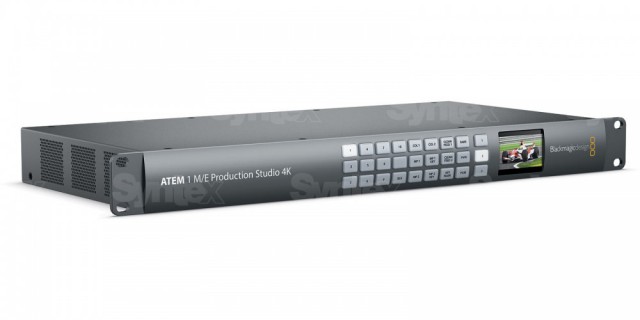

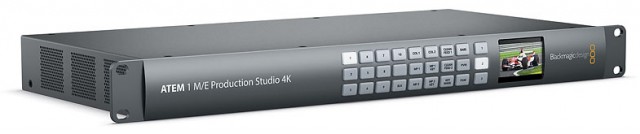

Blackmagic Design ATEM 1 M/E Production Studio 4K

Switcher ATEM 1 M/E Production Studio 4K přináší rozšířenou sadu funkcí, včetně 10 nezávislých 6G-SDI vstupů se synchronizací, integrovanými DVE efekty (zoom, změna velikosti, rotace), 4 chroma klíči, třemi nezávislými výstupy typu Aux s ovládáním z čelního panelu a větším úložným prostorem pro média – grafiku i video klipy. Dodává se včetně softwarového panelu pro Mac OS X a Windows.

Přejděte na 4K!
Nový model ATEM 1 M/E Production Studio 4K vám dovolí připojit až 10 SD, HD nebo Ultra HD 4K video kamer, diskových rekordérů či počítačů. Obsahuje veškeré funkce vyžadované u profesionálních switcherů, např. 4 chroma klíčovače, zabudované DVE efekty, prolínačky, banku médií, 2 downstream klíčovače, 3 nezávislé výstupy typu Aux, integrovaný audio mixér, funkci Multi-view, synchronizaci všech vstupů, a také podporu 6G-SDI a HDMI 4K technologií.

Ultra HD je v porovnání s klasickým HD videem čtyřnásobné, s obrovským rozlišením snímku 3.840 x 2.160. Společnost Blackmagic Design představila jako první na světě produkty s novými 6G-SDI a HDMI 4K rozhraními a nyní nabízí ucelenou sadu nástrojů pro snadné zpracování Ultra HD videa. I v režimu Ultra HD je každý ze vstupů zařízení ATEM plně synchronizován pro možnost připojení zdrojů bez genlocků, např. počítačů. Switcher je také osazen programovým výstupem s down-konverzí do HD, uživatelé tak mohou pracovat v Ultra HD a přitom vysílat v klasickém HD rozlišení.



Integrované efekty
Díky výkonnému, integrovanému procesoru DVE efektů můžete aplikovat změnu pozice nebo měřítka obrazu či rotaci libovolného živého zdroje signálu až do rozlišení Ultra HD. DVE efekty lze využít pro umístění grafiky v obraze, pro efekty „obraz v obraze“ nebo pro přechodové efekty. ATEM 1 M/E Production Studio 4K dovoluje použít DVE efekty také v kombinaci s uloženými médii pro tvorbu animovaných prolínaček.

Velká databanka médií slouží k uložení až 32 statických snímků v Ultra HD rozlišení a navíc i 180 snímků Ultra HD videa, včetně průhlednosti. V režimu 1080p nebo 1080i lze pracovat s videi o velikosti až 720 snímků. Eliminuje se tím nutnost použití dodatečných, nákladných grafických serverů. Správu obrazových dat lze realizovat pomocí dvojice integrovaných přehrávačů médií a dodávaného plug-inu pro Adobe Photoshop.



Softwarový panel
Součástí dodávky switcheru ATEM 1 M/E Production Studio 4K je také softwarový kontrolní panel pro systémy Windows i Mac OS X poskytující kompletní kontrolu nad funkcemi zařízení, z běžného laptopu nebo z pracovní stanice. Pokud uživatelé preferují hardwarové ovládací pulty, mohou si dodatečně pořídit panel ATEM 1 M/E Broadcast Panel nebo ATEM 2 M/E Broadcast Panel.

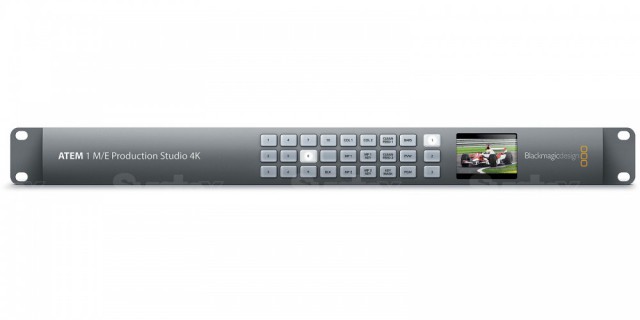

Zařízení ATEM 1 M/E Production Studio 4K disponuje elegantním čelním panelem z hliníkové slitiny. Tamtéž je umístěna i klávesnice dovolující přepínat směrování signálu každého ze tří Aux výstupů, jejich stav lze kontrolovat na zabudovaném LCD displeji. Přepínání Aux výstupů je důležitou funkcí nejen během živé produkce, ale i při nastavování přístroje.



Nízké provozní náklady a spolehlivost
Model ATEM 1 M/E Production Studio 4K disponuje také funkcí Multi-view pro zobrazení osmi zdrojů signálu na jediném SDI monitoru nebo HDMI televizi, včetně nezávislého zobrazení výstupů Program a Preview. ATEM Production Studio 4K využívá průmyslový operační systém, který zaručuje spolehlivost provozu, na rozdíl od některých levných konkurenčních produktů postavených na běžných počítačích, kde dochází k přerušení video signálu v případě pádu počítače. U produktu ATEM Production Studio 4K nedochází k výpadkům signálu ani v případě, kdy jeden z kontrolních panelů zamrzne či přijde o zdroj napájení.



Klíčové funkce produktu ATEM 1 M/E Production Studio 4K

• Profesionální studiový přepínač s přehrávači médií, klíčováním, přechodovými efekty a dalšími funkcemi.

• Je možné rychle přepínat mezi SD, HD a Ultra HD video formáty.

• Integrovaná funkce Multi-view pro simultánní zobrazení 8 zdrojů signálu, náhledu signálu a výstupu na HD-SDI a HDMI zobrazovačích.

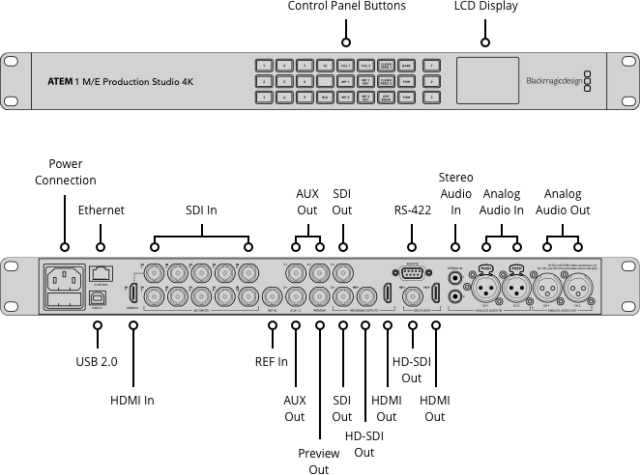

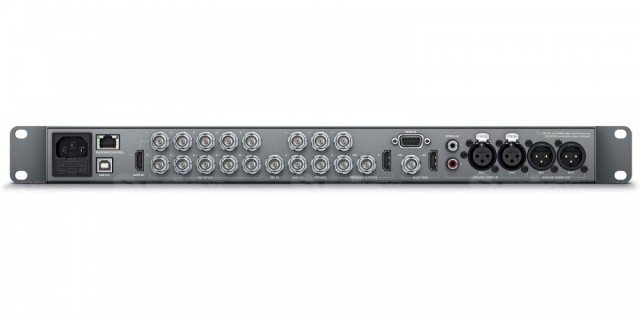

• Celkem 10 vstupů, z toho 10 6G-SDI a 1 HDMI vstup. Veškeré vstupy podporují automatickou resynchronizaci.

• 2 6G-SDI výstupy, 1 HDMI 4K výstup a 1 down-konvertovaný HD-SDI výstup.

• Integrované úložiště pro 32 RGBA statických snímků v rozlišení Ultra HD a 180 snímků videa v rozlišení Ultra HD.

• Integrované DVE efekty, včetně efektů pro změnu pozice, velikosti a rotace obrazu.

• Dvojice přehrávačů médií a klíčovače umožňují vrstvit grafiku.

• Různé druhy přechodových efektů včetně standardních SMPTE.

• 4 upstream a 2 downstream klíčovače.

• 3 výstupy typu Aux s přepínáním a náhledem na předním panelu.

• Integrovaný zvukový mixér dovoluje míchat embedované audio i zvuk ze samostatných zdrojů.

• Dva symetrické analogové vstupy na konektorech XLR a 1 Cinch vstup pro připojení konzumní techniky.

• Výstup zvukového mixéru vyveden na konektorech XLR a na SDI/HDMI video výstupech.

• Integrovaný generátor černé, barevných pruhů, dva barevné generátory a dva přehrávače médií.

• Volitelný ovládací panel připojen pomoc rozhraní Ethernet. Dodáván ovládací software pro Mac OS a Windows.

• Kompatibilní se všemi hardwarovými ovládacími panely řady ATEM.

• Synchronizační vstupy (Black Burst a Tri-Sync pro HD signál).

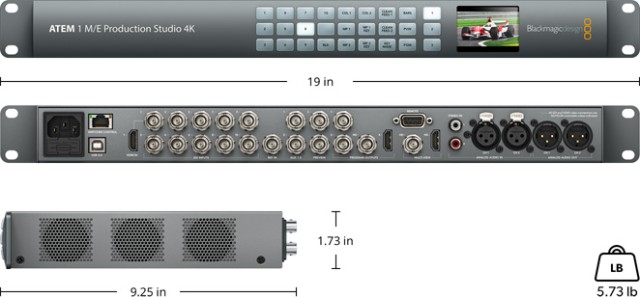

• Kompaktní provedení do racku o výšce 1U.

 ATEM Camera Control
Až doposud byla možnost dálkového ovládání kamer z režií doménou největších televizních studií. S novou aktualizací ATEM Camera Control – uvedenou v průběhu května 2014 – pro režie řady ATEM lze ovládat kamery prostřednictvím nového otevřeného protokolu a standardní video kabeláže. Přístroj Blackmagic Studio Camera může být ovládán nejen prostřednictvím standardu CCU, ale také pomocí integrovaných funkcí pro primární YRGB barevné korekce převzatých z aplikace DaVinci Resolve! Operátor režie má tedy kontrolu nejen nad klasickými nastaveními kamer, např. zaostřením nebo clonou, ale i nad barevným podáním obrazu díky funkcím pro nastavení gammy nebo zisku v barevném prostoru YRGB ve stylu tradičních barevných korektorů. Uživatelé zběhlí v ovládání profesionálního software DaVinci Resolve pro barevné úpravy videa tak mohou využít svých schopností i při zpracování živých přenosů. Nový software ATEM Camera Control s barevnými korekcemi dovoluje nejen dokonale sladit barevnost jednotlivých kamer na stanovištích, ale i včas reagovat na změny v okolním osvětlení, což je častý problém přenosů z exteriérů. Funkcí pro barevné korekce v reálném čase lze samozřejmě využít i kreativně, např. při natáčení hudebních klipů.

Klíčové funkce ATEM Camera Control

• Možnost ovládání až 20 kamer.
• Barevné YRGB korekce převzaté z aplikace DaVinci, včetně funkcí pro nastavení gammy nebo zisku.
• Klasické ovládání kamer ve stylu CCU ovladačů.
• Dálkové ovládání zisku.
• Dálkové ovládání rychlosti závěrky.
• Hrubé nastavení clony.
• Dálkové nastavení vyvážení bílé.
• Dálkové ovládání zaostření.
• Dálkové ovládání clony.
• Zobrazení výstupu ovládané kamery na Aux. Linkách režií pro lokální monitoring prováděných barevných korekcí.
• Indikace „On Air“ přímo v uživatelském rozhraní.
• Možnost uzamčení funkcí pro maximální spolehlivost provozu.
