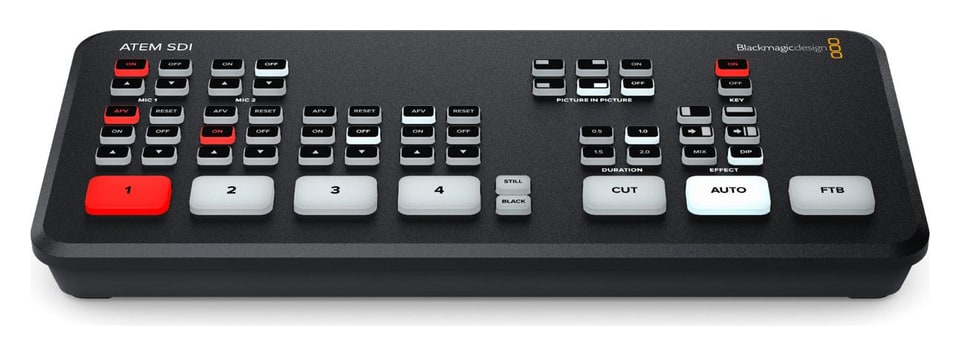

Blackmagic Design ATEM SDI

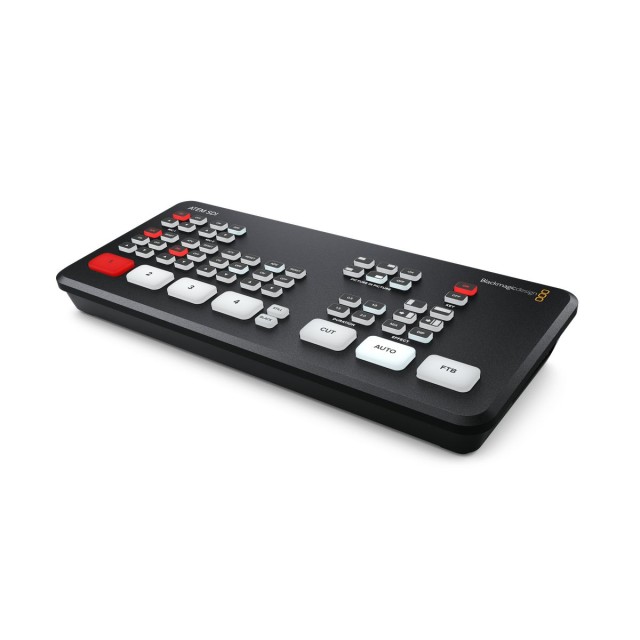

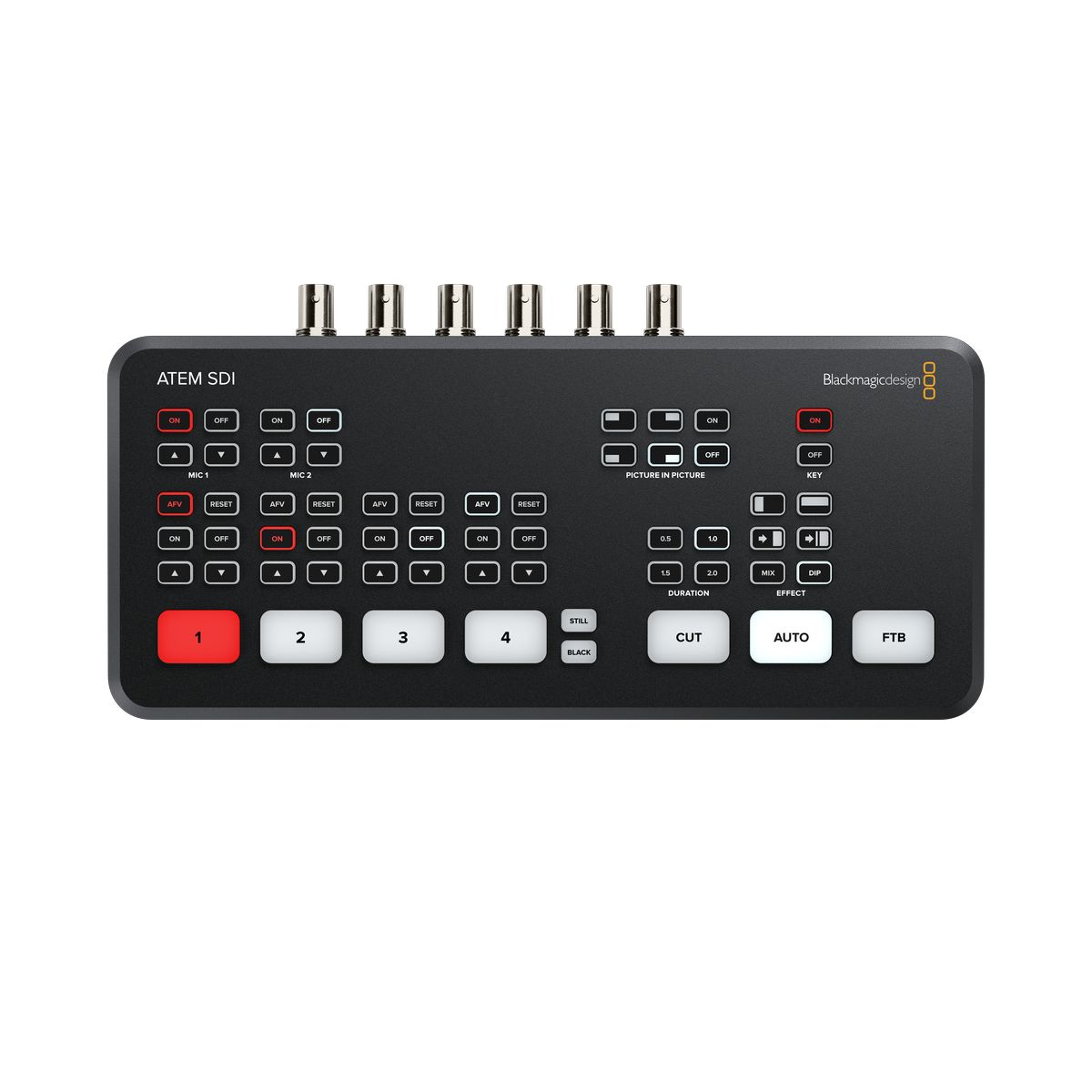

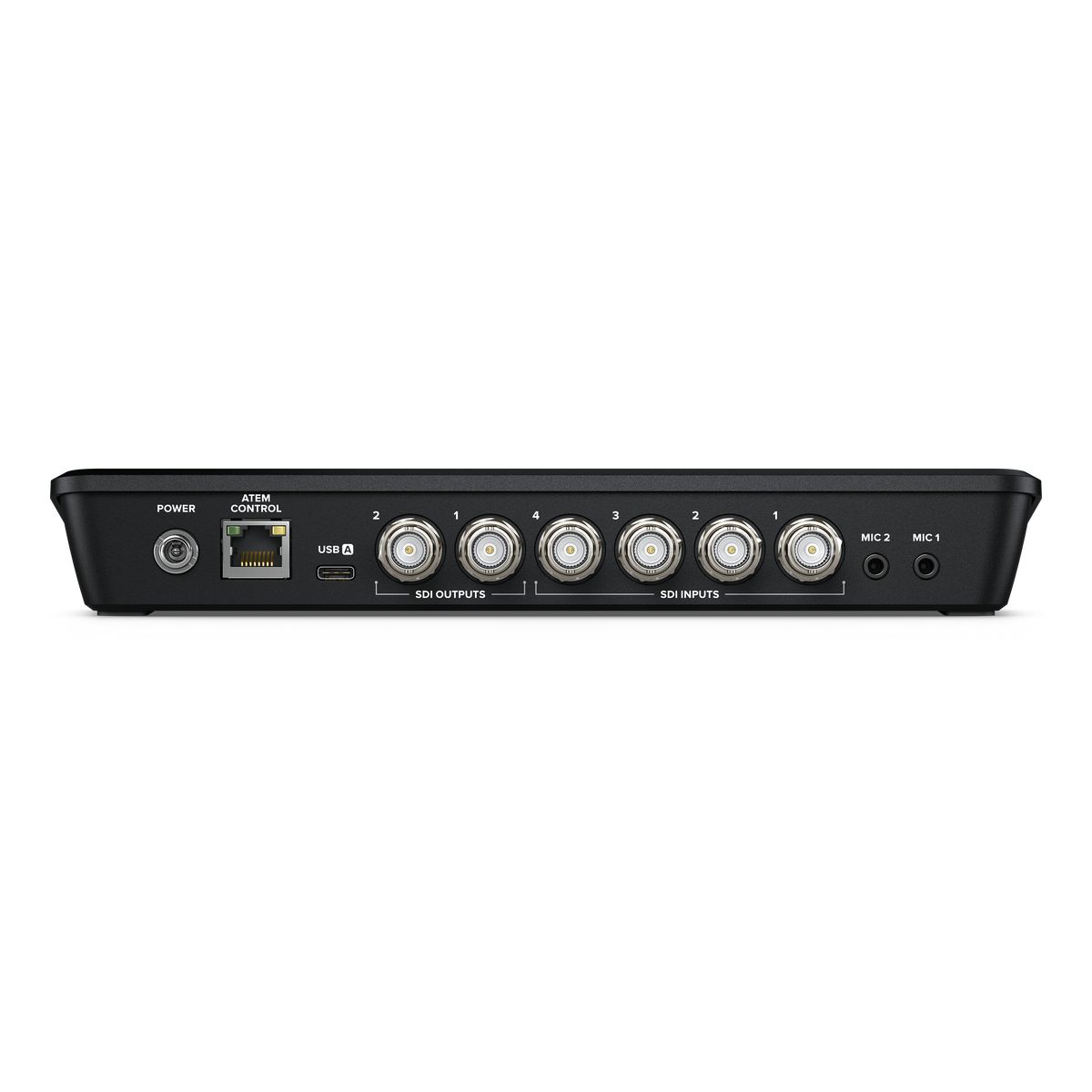

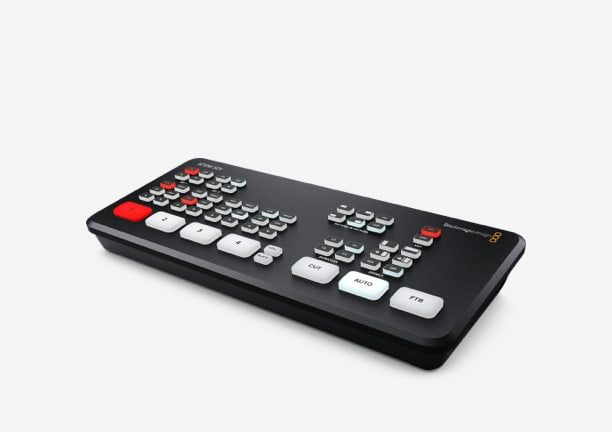

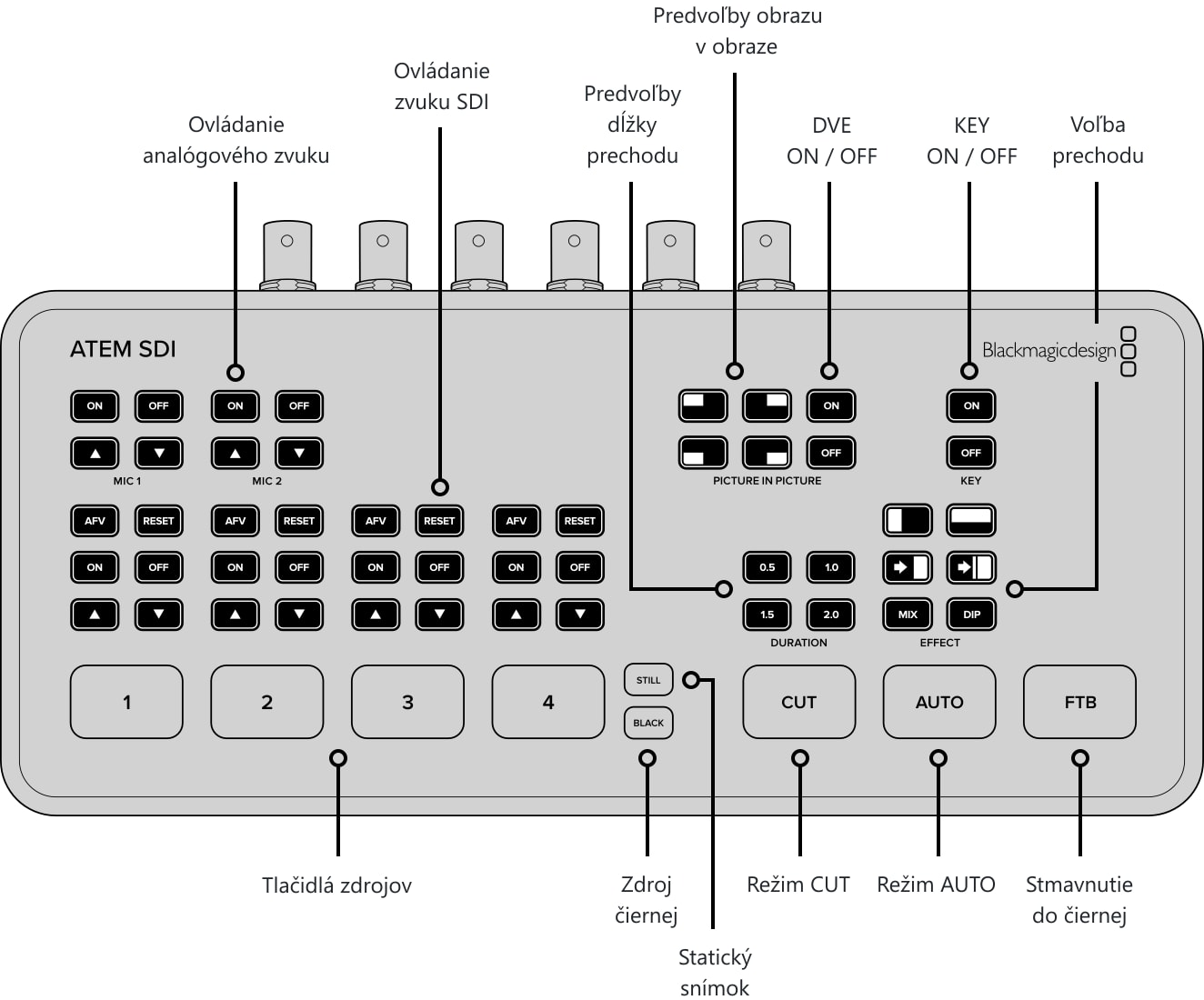

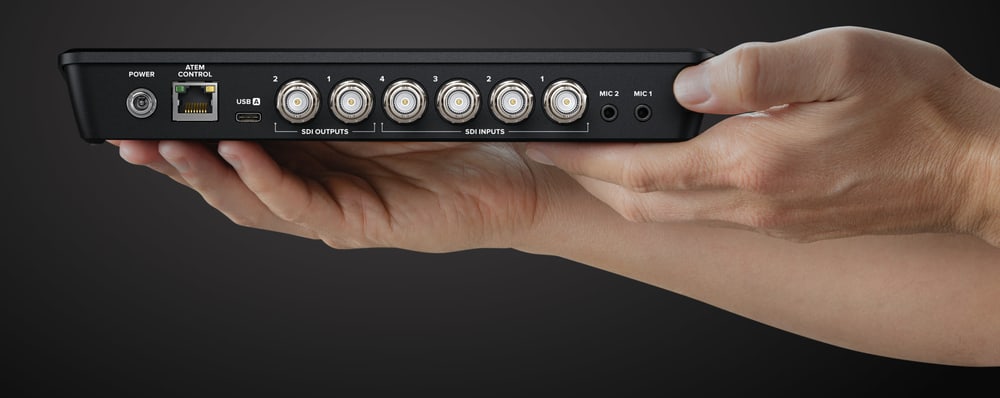

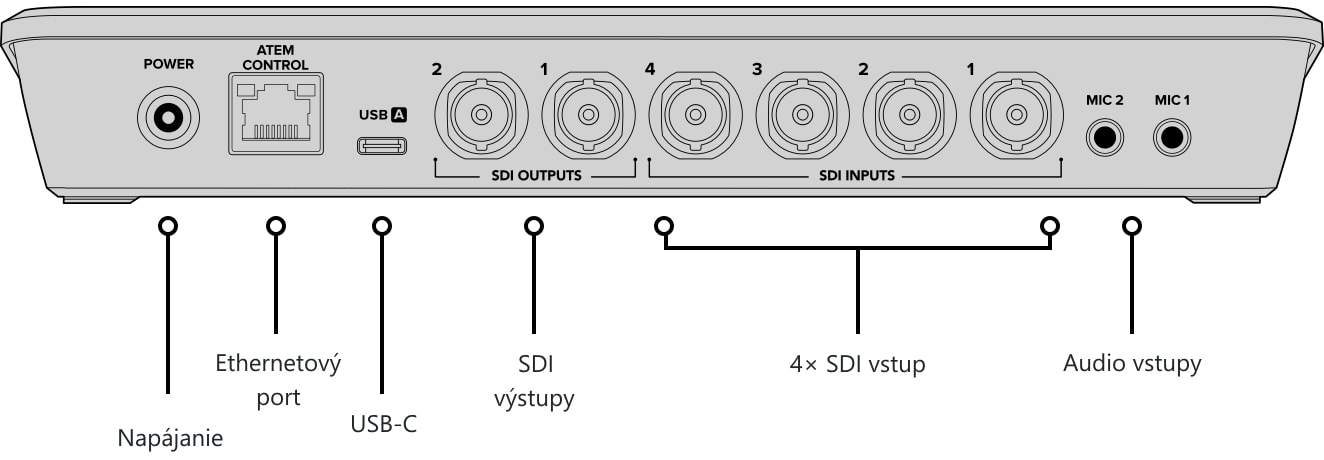

Modely ATEM SDI sú varianty 3G-SDI populárnych režijných zariadení ATEM Mini HD! Modely ATEM SDI a ATEM SDI Pro ISO majú 4 vstupy SDI, variant ATEM SDI Extreme ISO má 8 vstupov SDI s konverziou štandardov a synchronizáciou signálu. Rozhranie USB môže pracovať v režime webovej kamery, varianty Pro a Extreme ponúkajú ďalšie špecializované funkcie na streamovanie videa. Režimy ATEM SDI sú ďalej vybavené integrovanou kompaktnou konzolou s tlačidlami na výber vstupov a efektov. Modely ATEM SDI Pro a Extreme ponúkajú aj tlačidlá na ovládanie nahrávania a streamovania a prepínanie výstupu medzi výstupmi z kamery a režimami Program a Multiview. Na zadnom paneli sa nachádzajú vstupy SDI pre kamery alebo iné zdroje videa, mikrofónové vstupy, rozhranie USB a výstupy SDI ("Aux").

Streamovanie
Modely ATEM SDI Pro a ATEM SDI Extreme pridávajú hardvérový enkodér na živé streamovanie relácií cez rozhranie Ethernet. To umožňuje streamovanie na platformy, ako sú YouTube, Facebook a Twitch, vo vysokej kvalite, bez rizika výpadku snímok a s jednoduchšou konfiguráciou. Aplikácia ATEM Software Control ponúka množstvo funkcií na nastavenie streamu; na výstupe multiview sa zobrazuje aj náhľad stavu vysielania vrátane dátového toku. Na jednoduchšie streamovanie z miest mimo štúdia podporujú modely ATEM SDI Pro a Extreme pripojenie k internetu prostredníctvom mobilných telefónov so systémom iOS a Android a rozhraní USB. Túto funkciu možno použiť aj na vytvorenie záložného pripojenia k rozhraniu Ethernet na zvýšenie prevádzkovej spoľahlivosti.

Nahrávanie videa
Varianty ATEM SDI Pro a Extreme podporujú aj priame nahrávanie streamovaného videa na disky USB. To umožňuje dlhé nahrávky - v rovnakom formáte H.264 so zvukom AAC ako pri streamovaní - ako aj následné nahrávanie na iné online video platformy, ako sú YouTube alebo Vimeo. Režijné zariadenia podporujú nekonečné sekvenčné nahrávanie na niekoľko diskov pripojených napr. cez rozbočovač USB. Nastavenia nahrávania a výber disku možno vykonať pomocou softvérového ovládania ATEM; na viacnásobnom výstupe sa zobrazuje stav nahrávania.

Verzie ATEM SDI Pro ISO a Extreme ISO umožňujú postprodukciu živých relácií súčasným nahrávaním viacerých stôp videa, t. j. všetkých neupravených vstupov a výstupov relácie vrátane metadát a časového kódu. Spolu s videami sa ukladajú aj použité statické snímky. Používatelia tak môžu ľahko upravovať už odvysielaný program pomocou farebných korekcií, efektov a novej grafiky. Nahráva sa aj zvuková stránka relácie na účely následnej zvukovej postprodukcie.

Modely ISO dokážu tiež uložiť projekt vo formáte DaVinci Resolve, takže ho možno následne otvoriť jediným kliknutím myšou! Súbor projektu zachováva všetky úpravy, efekty prelínania a statické obrázky. To uľahčuje úpravu strihových stôp alebo ich úplné nahradenie pomocou funkcie Sync Bin programu DaVinci Resolve na úpravu viacerých kamier.

Konverzia video štandardov

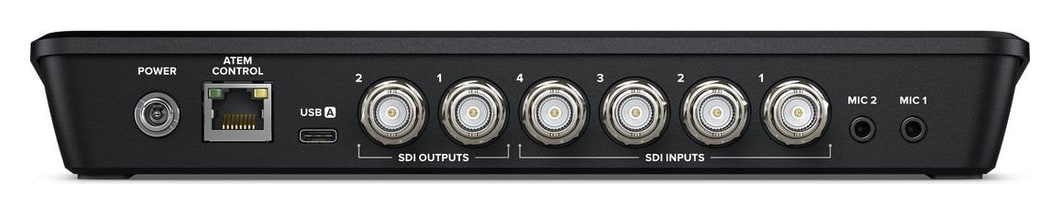

Každý zo vstupov 3G-SDI je vybavený funkciou konverzie videoštandardu: režimy ATEM SDI tak automaticky konvertujú vstupný signál 1080p, 1080i alebo 720p na zvolený štandard režimu. Výstupy SDI "Aux" možno priradiť k akémukoľvek zdrojovému signálu vrátane príkazov a signalizačných stavov na ovládanie kamery. V prípade variantov ATEM SDI Pro a ATEM SDI Extreme možno výstup SDI použiť aj na zobrazenie viacnásobného náhľadu.

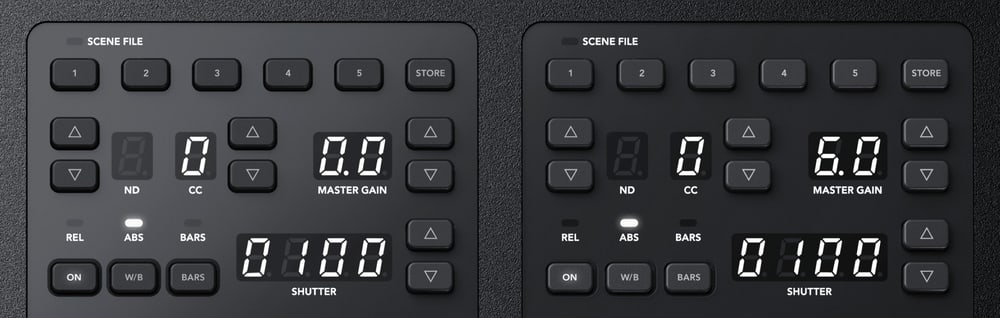

Ovládanie softvéru ATEM
Bezplatná aplikácia ATEM Software Control odomkne skrytú silu režijných zariadení ATEM SDI! Umožňuje plne konfigurovať všetky režijné funkcie cez USB alebo Ethernet; sieťové rozhranie umožňuje aj pripojenie viacerých používateľov. Integrovaná knižnica médií sa používa na import statických obrázkov RGBA z programu ATEM Software Control na logá, nadpisy alebo úvodné obrazovky, prípadne sa grafika môže importovať z programu Photoshop pomocou dodaného zásuvného modulu. Okrem toho možno režijné nastavenia uložiť do súborov XML alebo diskové rekordéry HyperDeck ovládať na diaľku cez rozhranie Ethernet.

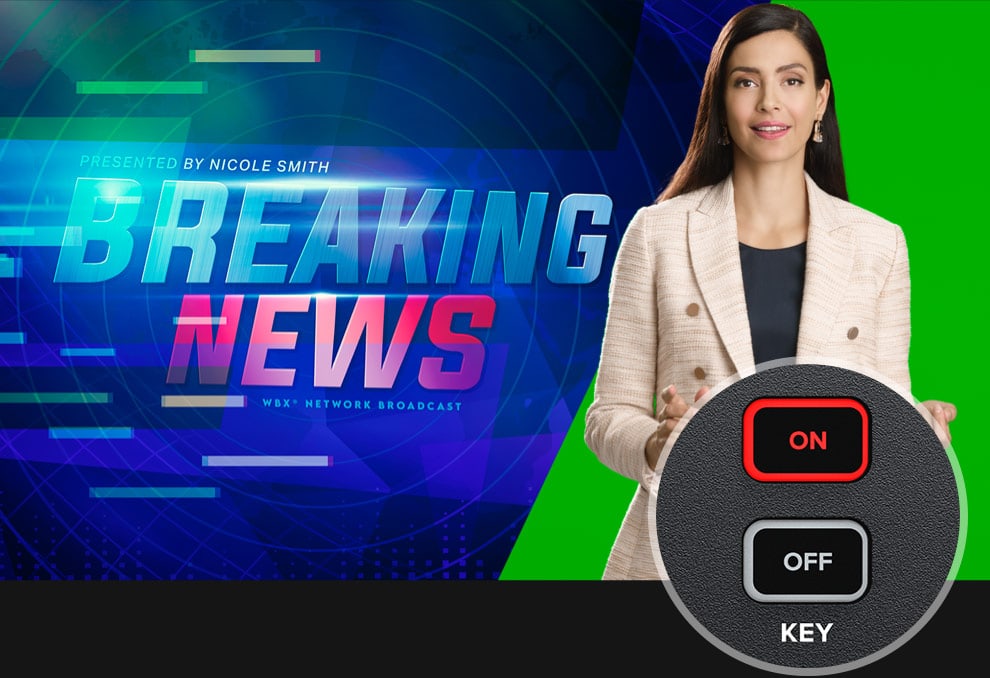

Kľúčovanie a efekty DVE

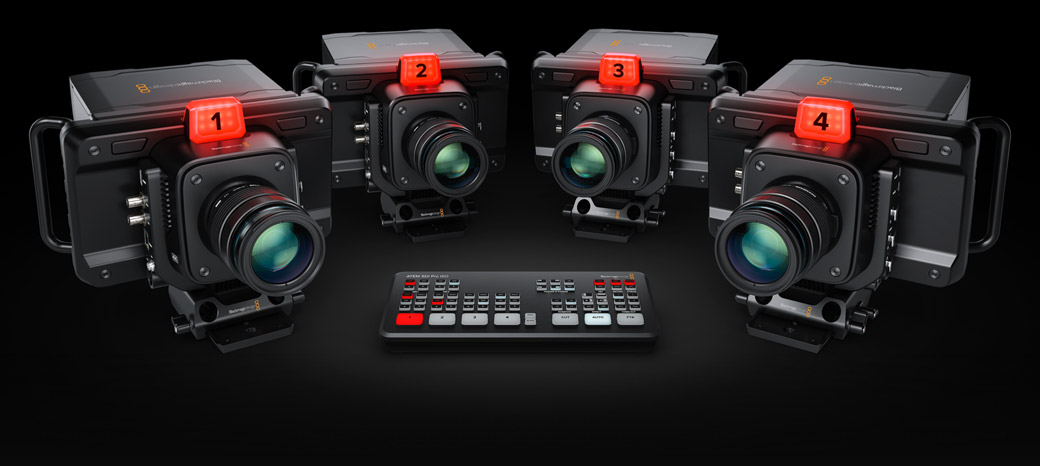

ATEM SDI Extreme ponúka štyri efekty kľúčovania v režime chroma na jednoduché vytváranie veľkolepých virtuálnych štúdií až so štyrmi kamerami. Pomocou ôsmich vstupov možno pripojiť štyri kamery a rovnaký počet generovaných pozadí zo systému virtuálneho štúdia. Prípadne je možné vytvoriť statické pozície kamery a ako pozadie použiť statické obrázky z interných knižníc a prehrávačov médií. Samozrejme, je možné vytvoriť makrá na zmenu fotoaparátov a nahrať správne pozadia do knižníc médií.

Okrem dvoch nezávislých efektov DVE na modeloch ATEM SDI Extreme je k dispozícii aj veľmi výkonný kompozičný procesor SuperSource so štyrmi ďalšími vrstvami DVE a ďalšou vrstvou pre pozadie. Ktorýkoľvek z režijných vstupov ATEM SDI Extreme možno použiť ako zdroj pre jednotlivé vrstvy DVE, ktoré sa potom skombinujú s pozadím vybraným z knižnice médií.

Multiview
Pri zložitejších produkciách s väčším počtom kamier je potrebné zobraziť všetky výstupy z kamier a iných zdrojov videa spoločne na jednom monitore. Modely ATEM SDI Pro a ATEM SDI Extreme ponúkajú profesionálny viacnásobný výstup na náhľad všetkých video vstupov a zobrazenie programu a náhľadu na monitore SDI. Každý z náhľadov fotoaparátu zobrazuje aj názov, merače zvuku a indikátor súčtu. Verzia ATEM SDI Extreme podporuje až 16-segmentový náhľad! V náhľade Multiview sa zobrazuje aj prehrávač médií, stav nahrávania a streamovania a virtuálny mixážny pult Fairlight.

Hlavné vlastnosti režijných zariadení ATEM SDI

• Miniatúrne stropné zariadenie s integrovaným ovládacím panelom
• Až 8 vstupov na pripojenie kamier a iných zariadení
• Ethernetový streaming na modeloch ATEM SDI Pro a Extreme
• Podpora dátového pripojenia telefónu 4G a 5G na modeloch ATEM SDI Pro a Extreme
• Nahrávanie videa H.264 na disky USB v modeloch ATEM SDI Pro a Extreme
• Automatická konverzia štandardov a synchronizácia pre všetky vstupy SDI
• Bezplatná aplikácia ATEM Software Control pre macOS a Windows
• 4 ATEM Advanced Chroma Keyer kľúčovacie efekty pre ATEM SDI Extreme
• Až 6 nezávislých efektov DVE pre ATEM SDI Extreme
• 16-segmentový viacnásobný náhľad pre ATEM SDI Extreme
