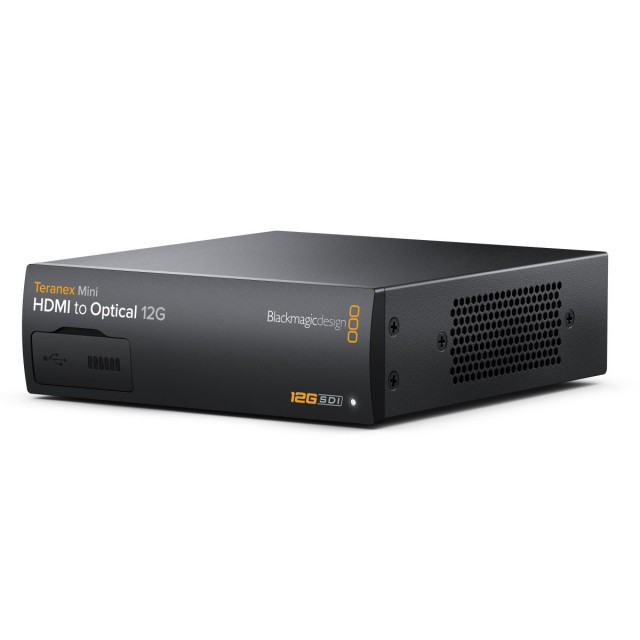

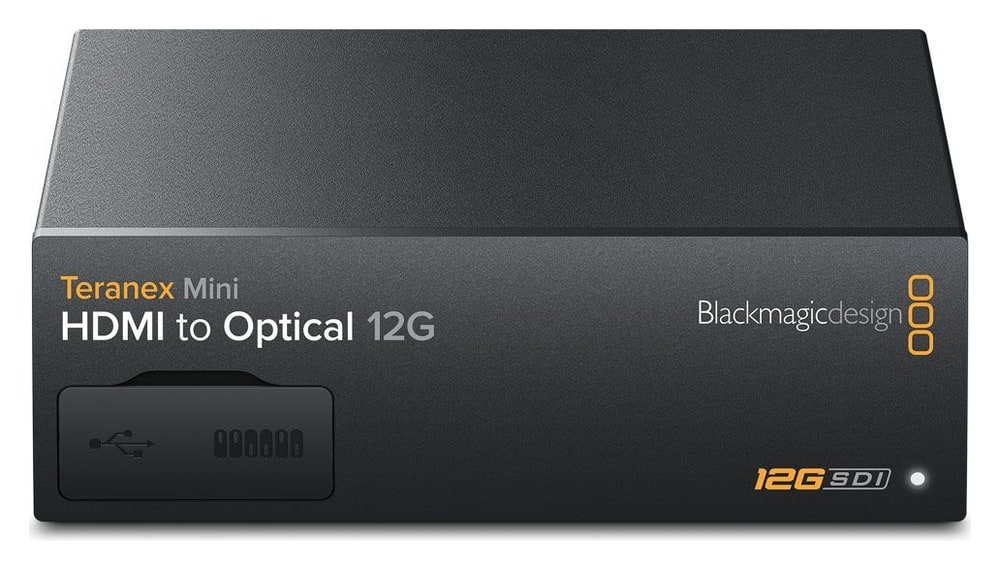

Blackmagic Design Teranex Mini HDMI na Optical 12G

Modely Teranex Mini využívajú nové revolučné šasi navrhnuté tak, aby lepšie odvádzalo teplo generované výkonnými obvodmi rozhrania 12G-SDI. Nové produkty Teranex Mini riešia aj ďalšie problémy predchádzajúcich generácií prevodníkov: majú interný napájací zdroj, štandardné konektory XLR a ergonomické ovládanie. Vďaka atraktívnemu dizajnu sú vhodné aj na stolové použitie v postprodukčných štúdiách a možno ich prevádzkovať aj v prístrojových skrinkách. Vďaka ich malým rozmerom sa dajú ľahko používať aj na miestach natáčania, rovnako ako predchádzajúce generácie konvertorov

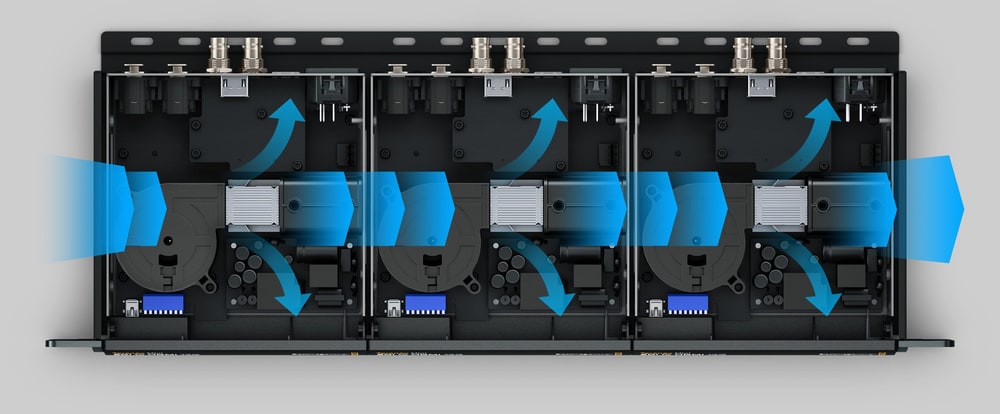

Konvertory Teranex Mini dokážu spracovať signály 12G-SDI bez prehriatia, dokonca aj keď je v adaptéri na montáž do stojana nainštalovaných viacero konvertorov vedľa seba. Rozhranie 12G-SDI umožňuje spracovať všetky formáty SD, HD a Ultra HD až do rozlíšenia 2160p60 prostredníctvom jedného štandardného kábla s konektormi BNC. Technológia 12G-SDI zabezpečuje kompatibilitu so staršou technológiou SD a HD, pričom prepínanie štandardov prebieha automaticky

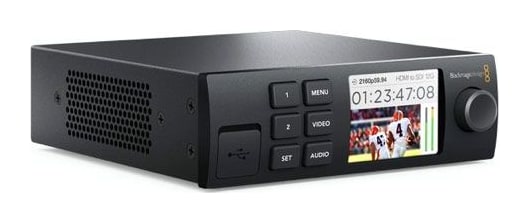

Jednou z najinovatívnejších funkcií nového Teranexu Mini je voliteľný predný panel s otočným ovládačom, farebným LCD displejom a ovládacími tlačidlami. Základný panel modelov Teranex Mini možno jednoducho odstrániť a nahradiť ho inteligentným panelom Teranex Mini s ergonomickým ovládaním. Panel poskytuje monitorovanie obrazu a zvuku alebo zobrazuje časový kód alebo normy videosignálu. Inteligentný panel Teranex Mini výrazne zlepšuje používateľský zážitok a umožňuje okamžitú spätnú väzbu pri nastavovaní parametrov konverzie, čo je dôležité najmä v prostredí televízneho štúdia

Rad Teranex Mini prináša aj integrované napájacie zdroje, čím sa eliminujú menej spoľahlivé externé napájacie zdroje. Všetky modely obsahujú aj integrované ethernetové rozhranie na diaľkové ovládanie konvertorov z centrálneho miesta prostredníctvom novej aplikácie Converter Utility pre Windows a Mac OS X. Okrem toho toto sieťové rozhranie dokáže zabezpečiť aj napájanie zariadenia vďaka podpore technológie Power on Ethernet. Podpora PoE môže úplne eliminovať napájaciu kabeláž alebo slúžiť ako záložný zdroj energie! Vďaka tomu je veľmi jednoduché inštalovať viacero konvertorov Teranex Mini do prístrojových skríň

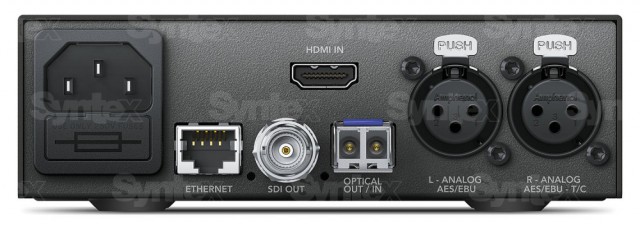

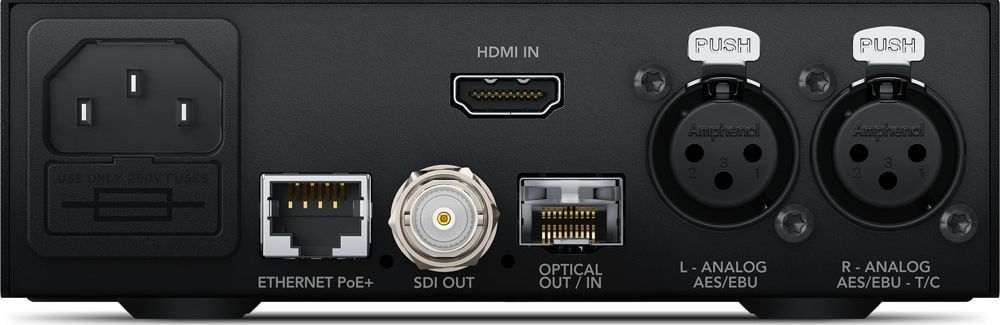

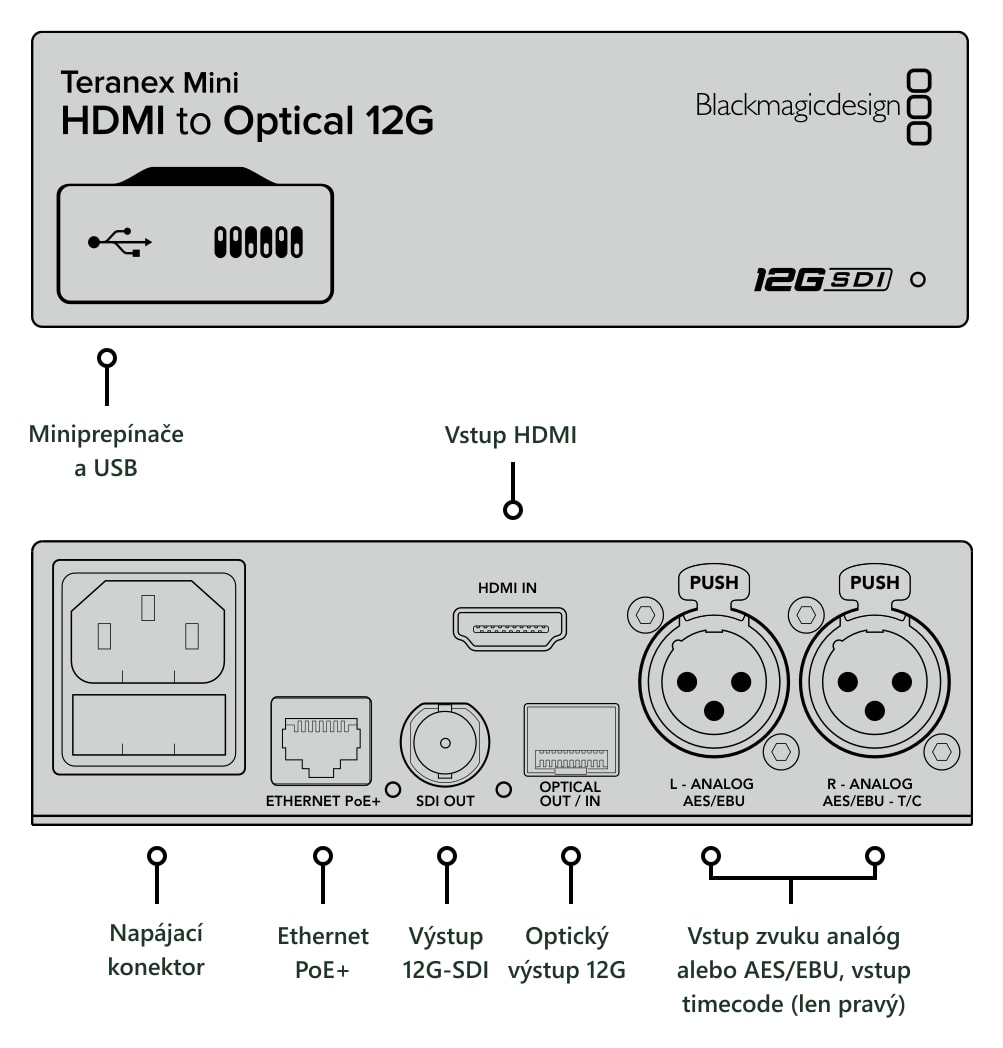

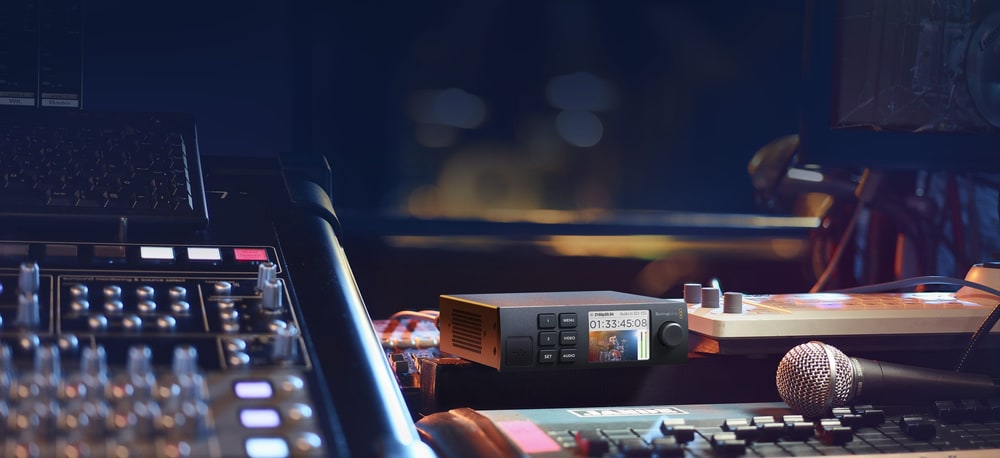

Produkty Teranex Mini sú tiež vybavené štandardnými konektormi XLR pre symetrické audio linky, digitálne rozhrania AES/EBU alebo na pripojenie zdrojov časového kódu. Používatelia môžu používať štandardnú štúdiovú kabeláž so spoľahlivým typom konektora so zámkom, ktorý zabraňuje náhodnému vytiahnutiu kábla. Zvukové obvody Teranex Mini boli úplne prepracované pre extrémne nízku hladinu šumu (viac ako -115 dBFS) a maximálnu kvalitu zvuku

Modely Teranex Mini ponúkajú aj technológiu Teranex na konverziu signálu nahor a nadol. Ak je napríklad model Teranex Mini SDI na HDMI pripojený k HD televízoru, ktorý nepodporuje štandard Ultra HD, prevodník automaticky prepočíta vstupný signál tak, aby sa dal zobraziť. Vysokokvalitné obvody a algoritmy spoločnosti Teranex robia z modelov Teranex Mini ideálne nástroje pre technikov televíznych a postprodukčných štúdií. Opätovná synchronizácia vstupov SDI a nízke úrovne jitteru umožňujú použitie dlhšej kabeláže. Pri konverzii do analógovej oblasti sa video spracúva s 12-bitovou presnosťou pre minimálny šum. Technológia prepočítavania rozlíšenia videa Teranex zabezpečuje maximálnu kvalitu konverzie medzi štandardmi SD, HD a Ultra HD

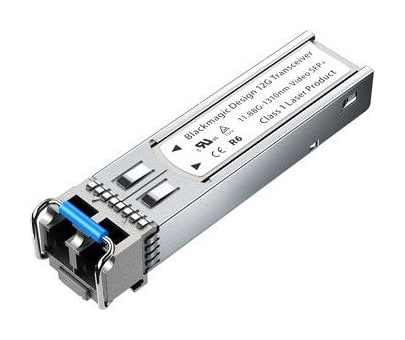

Na výber je šesť modelov konvertorov Teranex Mini - SDI na HDMI, HDMI na SDI, SDI na analógové, analógové na SDI, SDI na audio a audio na SDI. Okrem toho je k dispozícii aj šesť možností optického rozhrania - optické na HDMI, HDMI na optické, optické na analógové, analógové na optické, optické na zvukové a zvukové na optické, ktoré sú vybavené jedným konektorom SDI a jedným optickým modulom 12G-SDI kompatibilným s SMPTE



Kľúčové vlastnosti konvertorov Teranex Mini 12G

• Najmodernejšie rozhranie 12G-SDI s podporou štandardov SD, HD a Ultra HD až do rozlíšenia 2160p60.
• Profesionálne konektory XLR.
• Integrovaný univerzálny napájací zdroj s rozsahom 90 - 240 V.
• Ethernetový port na vzdialenú správu konvertorov a záložné napájanie s podporou technológie Power over Ethernet (PoE).

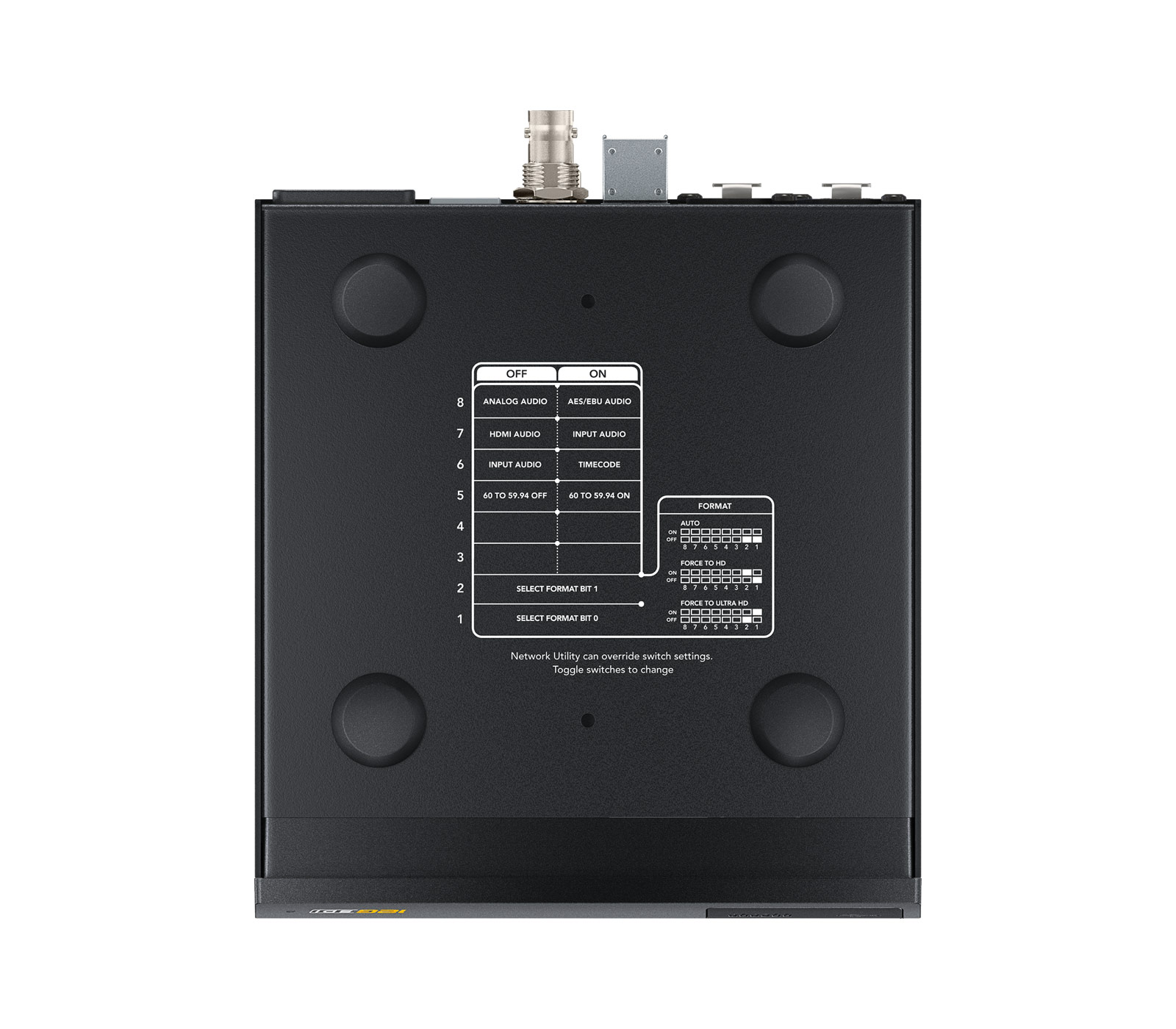

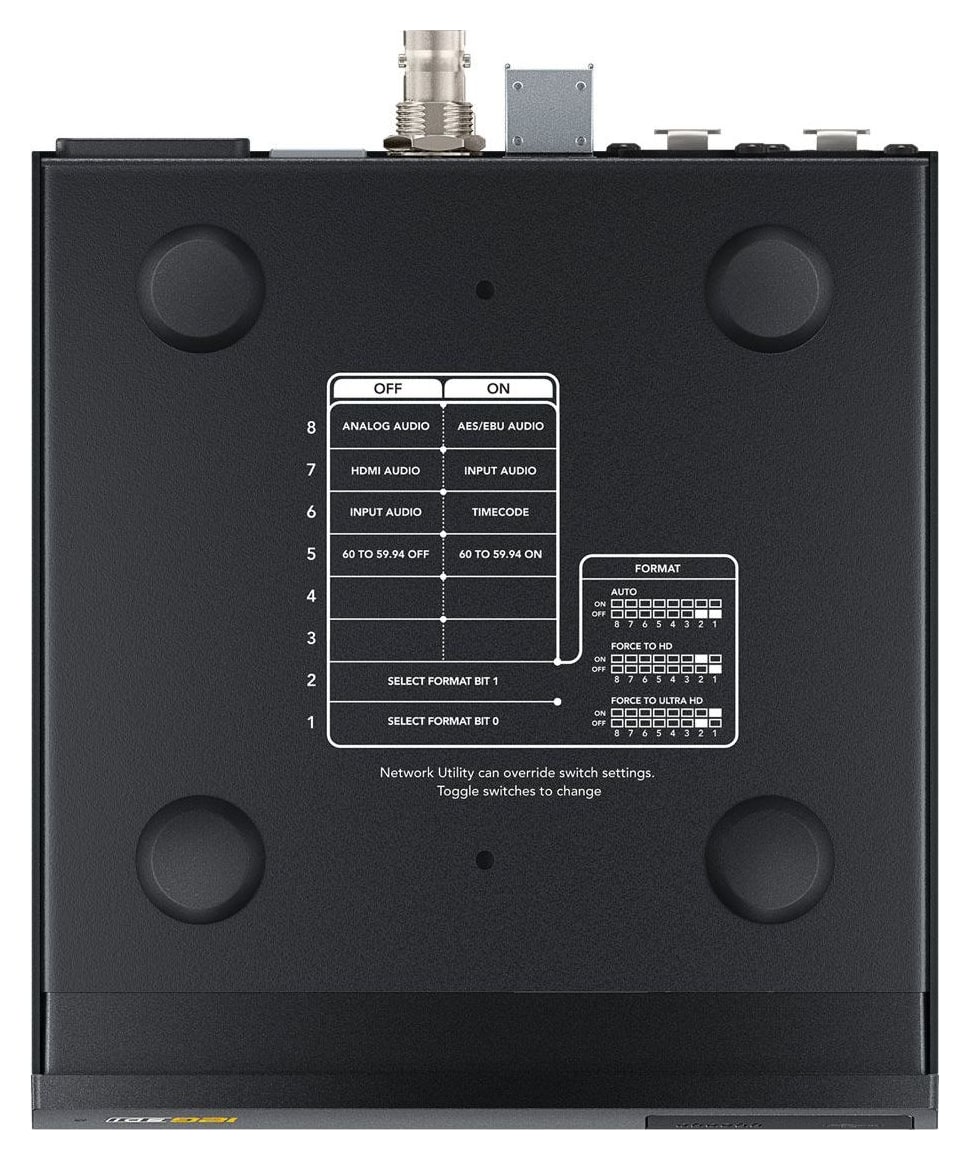

• Prepínače DIP na jednoduché nastavenie konvertorov bez použitia voliteľnej masky Smart Panel.
• Voliteľný predný panel s LCD displejom a ergonomickými ovládacími prvkami.
• Elegantný, kompaktný a odolný dizajn na montáž do racku alebo na stolový počítač.
• Unikátny chladiaci systém s tichými ventilátormi pre spoľahlivú a tichú prevádzku.

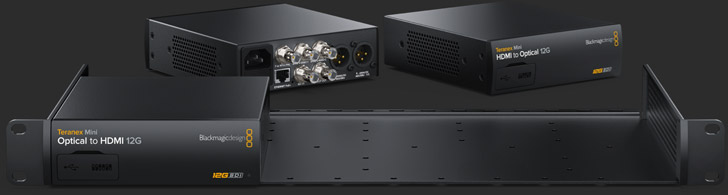

• Voliteľný adaptér výšky 1U na montáž až troch konvertorov do stojana



Teranex Mini SDI na HDMI 8K HDR
Teranex Mini SDI na HDMI 8K HDR je pokročilé riešenie na monitorovanie videa 8K pomocou veľkoplošných televízorov alebo projektorov, ktoré podporuje aj kalibráciu monitora pomocou voliteľných sond tretích strán. Ponúka tiež výstupné zobrazenie až dvoch funkcií merania signálu vrátane zobrazenia tvaru vlny, komponentov, vektorskopu a histogramu. Teranex Mini SDI na HDMI 8K HDR je ideálny pre filmové štúdiá a televíznych profesionálov, ktorí vyžadujú špičkové vybavenie s nízkou obstarávacou cenou. Vysokú úžitkovú hodnotu prevodníka podčiarkuje aj predná maska vybavená LCD displejom na náhľad signálu a pohodlné nastavenie parametrov

LCD displej na prednom paneli zobrazuje nielen náhľad videa, ale aj merače zvuku s balistikou VU alebo PPM alebo vstupným formátom; na zadnom paneli sa nachádza rozhranie Quad-Link 12G-SDI na podporu rozlíšení HD, Ultra HD a 8K. K dispozícii sú aj 4 výstupy HDMI pre 8K televízory a projektory so vstupmi Quad-HDMI a, samozrejme, funkcie na konverziu 8K videa na Ultra HD alebo HD rozlíšenie, ako aj automatická konverzia medzi formátmi 2SI (2-Sample Interleave) a Square Division. Model Teranex Mini SDI na HDMI 8K ponúka podporu najnovších štandardov HDR vrátane. Formáty PQ a Hybrid Log Gamma (HLG) podľa štandardov ST2108-1, ST2084 a ST425 a podpora farebných priestorov Rec.2020 a Rec.709, ako aj formátu DCI-P3

Na posúdenie kompatibility obrazu s normami vysielania možno v režime prelínania zobraziť dva nezávislé meracie nástroje. Používatelia môžu meniť ich polohu, veľkosť a úroveň priehľadnosti a vybrať si z funkcií zobrazenia krivky, vektorskopu a zložiek RGB/YUV, ktoré možno použiť na overenie korekcie farieb a kompatibility záznamu s vysielacími štandardmi. K dispozícii je aj zobrazenie histogramu na kontrolu rozloženia úrovní jasu a vypálenia alebo vyhorenia

Teranex Mini SDI na HDMI 8K HDR ponúka 33-bodové korekcie 3D LUT a navyše je možné kalibrovať pripojené displeje pomocou kalibračných sond tretích strán pripojených k rozhraniu USB. Konvertor analyzuje a automaticky generuje údaje 3D LUT na potlačenie nekonzistentného zobrazenia farieb na rôznych monitoroch. Dve nezávislé tabuľky 3D LUT možno importovať a prepínať z predného panela. Medzi podporované kalibračné sondy USB patria SpectraCal C6, X-Rite i1 Display Pro a Klein K10-A

Priechodné štvorlinkové vstupy 12G-SDI podporujú všetky bežné video štandardy vrátane 50p, 59,94p až 60p pri rozlíšení 720p. Prekladané rozlíšenie 1080i HD zahŕňa 50i, 59,94i a 60i, pričom sú podporované všetky snímkové frekvencie od 23,98 do 60 fps pre štandardy 1080p, 1080PsF a 2160p. Štandardy DCI pre kiná 2K a 4K sú podporované v rozsahu snímkových frekvencií 23,98p - 60p, režimy 8K zahŕňajú 4320p23,98, 24, 25, 29,97, 50 a 59,94. Konvertor tiež automaticky konvertuje medzi režimami 2SI a Square Division a podporuje režimy Level A a Level B pre rozhrania 3G-SDI a farebné modely YUV alebo RGB pre SDI

Vďaka gumovým nožičkám možno konvertor umiestniť na pracovné stoly a voliteľná polica Teranex Mini Rack Shelf umožňuje jeho montáž do prístrojových skríň

Teranex Mini SDI na DisplayPort 8K HDR
Teranex Mini SDI na DisplayPort 8K HDR je pokročilé riešenie na monitorovanie 8K videa pomocou počítačových monitorov s DisplayPortom, ako je napríklad nový Pro Display XDR. Na rozdiel od bežných prevodníkov je tento produkt schopný používať kalibračné sondy tretích strán a tiež zobrazovať výstupy funkcií merania signálu vrátane tvaru vlny, histogramu alebo vektorskopu. Ide o ideálne riešenie pre filmové štúdiá alebo televízne pracoviská, ktoré vyžadujú profesionálne, ale zároveň cenovo dostupné riešenia pre náhľad videa. Bonusom je elegantný dizajn vrátane. LCD displej na náhľad signálu a jednoduché nastavenie

Na prednej maske sa nachádzajú ovládacie prvky a farebný displej, ktorý zobrazuje signál prítomný na vstupe videa, merače zvuku a indikátor formátu videa. Zadný panel ponúka rozhranie Quad Link 12G-SDI kompatibilné so štandardmi HD, Ultra HD a 8K. K dispozícii sú aj dva konektory DisplayPort: jeden štandardný a jeden v štýle USB-C pre nové monitory, ako napríklad Pro Display XDR. Integrovaná funkcia zmeny rozlíšenia videa zabezpečuje správny obrazový signál pre monitor pripojený k rozhraniu DisplayPort

Zobrazenie náhľadu signálu HDR SDI na kompatibilných monitoroch DisplayPort umožňuje podpora formátov PQ a Hybrid Log Gamma (HLG) podľa štandardov ST2108-1, ST2084 a ST425. Štandard ST425 definuje dva nové bity vo VPID na určenie prenosovej charakteristiky SDR, HLG alebo PQ. Norma ST2108-1 špecifikuje spôsob prenosu statických alebo dynamických metadát HDR cez SDI. K dispozícii je aj podpora ST2082-10 pre 12G-SDI a ST425 pre zdroje 3G-SDI. Podporované sú farebné priestory Rec.2020 a Rec.709 a 100 % priestoru DCI-P3

Dva nezávislé meracie nástroje možno zobraziť v režime prelínania na posúdenie kompatibility obrazu s normami vysielania. Používatelia môžu meniť ich polohu, veľkosť a úroveň priehľadnosti a vybrať si z funkcií zobrazenia krivky, vektorskopu a komponentov RGB/YUV na overenie korekcie farieb a kompatibility záznamu so štandardmi vysielania. K dispozícii je aj zobrazenie histogramu na kontrolu rozloženia úrovní jasu a vypálenia alebo vyhorenia

Teranex Mini SDI na DisplayPort 8K HDR ponúka 33-bodové korekcie 3D LUT a navyše je možné kalibrovať pripojené displeje pomocou kalibračných sond tretích strán pripojených k rozhraniu USB. Konvertor analyzuje a automaticky generuje údaje 3D LUT na potlačenie nekonzistentného zobrazenia farieb na rôznych monitoroch. Dve nezávislé tabuľky 3D LUT možno importovať a prepínať z predného panela. Medzi podporované kalibračné sondy USB patria SpectraCal C6, X-Rite i1 Display Pro a Klein K10-A

Priechodný štvorlinkový vstup 12G-SDI podporuje všetky bežné video štandardy vrátane 50p, 59,94p až 60p pri rozlíšení 720p. Prekladané rozlíšenie 1080i HD zahŕňa 50i, 59,94i a 60i, pričom sú podporované všetky snímkové frekvencie od 23,98 do 60 fps pre štandardy 1080p, 1080PsF a 2160p. Štandardy DCI pre kino 2K a 4K sú podporované v rozsahu snímkových frekvencií 23,98p - 60p, režimy 8K zahŕňajú 4320p23,98, 24, 25, 29,97, 50 a 59,94. Konvertor tiež automaticky konvertuje medzi režimami 2SI a Square Division a podporuje režimy Level A a Level B pre rozhrania 3G-SDI a farebné modely YUV alebo RGB pre SDI

Vďaka gumovým nožičkám možno konvertor umiestniť na pracovné stoly a voliteľná polica Teranex Mini Rack Shelf umožňuje jeho montáž do prístrojových skríň

Teranex aktualizácia 5.0.1 (12/2016)
Aktualizácia Teranex 5.0.1 je určená pre používateľov radu Teranex Mini. Nový softvér automaticky reguluje rýchlosť ventilátora v závislosti od teploty obvodu, čím sa dosiahne tichšia prevádzka výrobkov Teranex Mini

Aktualizácia Teranex 6.1.1 (9/2018)
Verzia 6.1.1 zavádza režim 3G-SDI Level A a rozšírenú podporu pre digitálne zrkadlovky (pre modely Teranex Mini HDMI na SDI 12G a Teranex Mini HDMI na optický 12G) a vylepšenia v oblasti korekcie LUT a kompatibility s HDMI TV (Teranex Mini SDI na HDMI 12G a Teranex Mini Optical na HDMI 12G).
