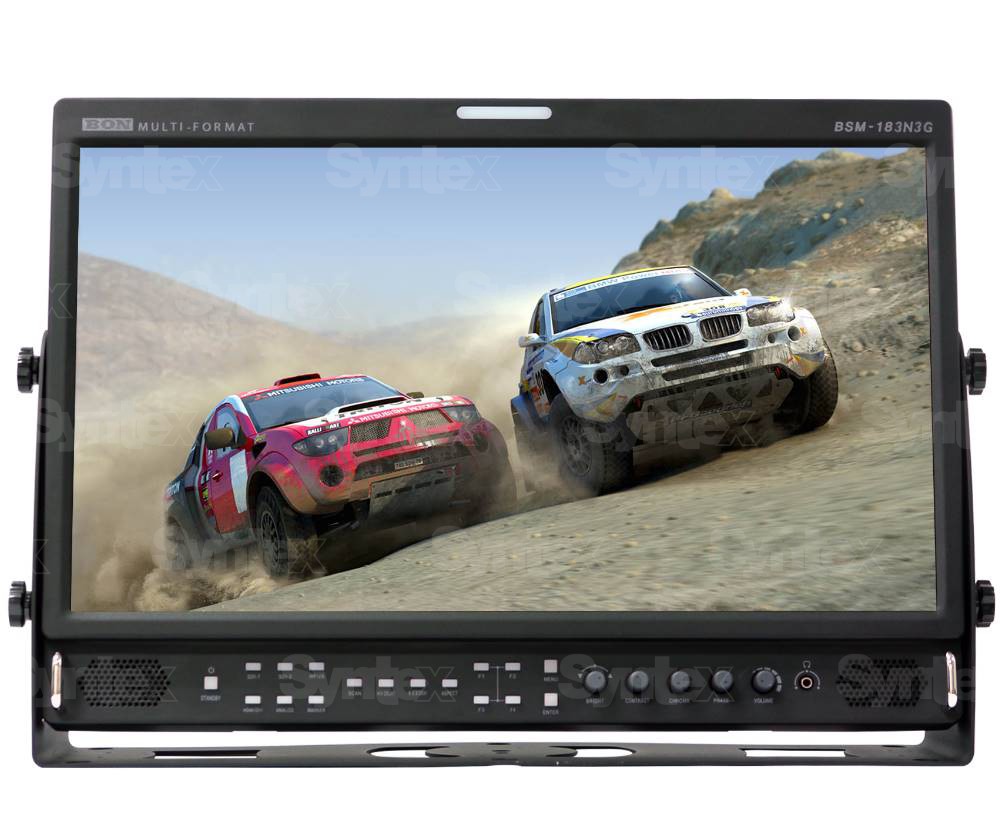

BON BSM-213N3G je 21,5" vysielací monitor, ktorý prijíma signál 3G SDI.Obsahuje 3D LUT na reprodukciu presných farieb.
BON BSM-213N3G je 21,5" vysielací monitor, ktorý prijíma signál 3G SDI.Obsahuje 3D LUT na reprodukciu presných farieb.
3G SDI Dual Link & 3D LUT- prijíma dva signály 3G SDI s podporou dvojitého prepojenia (úroveň A/B). Teploty farieb a gama korekcia sa aplikujú pomocou zabudovanej 3D LUT na reprodukciu presných farieb a gradientov.
Ovládanie cez sieť / kopírovanie nastavenia ponuky- Používatelia môžu aktualizovať firmvér alebo ovládať monitor cez port RS-422 alebo ethernet. Nastavenie ponuky možno skopírovať do iných monitorov pomocou USB kľúča
Waveform/Vectorscope - Rozsah svietivosti a rozsah farieb je možné monitorovať pomocou Waveform/Vectorscope. Používatelia môžu sledovať presné úrovne Y/Cb/Cr/R/G/B.
LCD | |
---|---|
Veľkosť | 21.5" |
Rozlíšenie | 1920 x 1080 |
Rozstup pixelov | 0.24795 mm |
Farba | 8-bitová (6 bitov + A-FRC) |
Zobrazovací uhol | 178(H), 178(V) |
Svietivosť bielej | 250 cd/m? |
Kontrast | 1000 : 1 |
Zadné svetlo | LED |
Plocha displeja (V x V) | 476.064 x 267,768 (mm) |
Vstup | |
2 x BNC | HD/SD-SDI, 3G/1.485G/270M |
3 x BNC | Analógové (YPbPr/CVBS/S-Video/RGB) |
1 x HDMI | HDMI (s HDCP v.1.1), 19-pinová samica |
1 x DVI | DVI-I, 24pin, samica |
1 x VGA | DVI-I na VGA konektor (s pohlavím) |
Výstup | |
2 x BNC | Výstup aktívnej slučky SDI-1/2 |
3 x BNC | Analógový (YPbPr/CVBS/S-Video/RGB) |
Úroveň analógového vstupu | |
Kompozitný | 1.0 Vp-p (so synchronizáciou), NTSC/PAL |
YC(S-Video) | Y :1,0 Vp-p, C:0,286 Vp-p |
Komponentný (Y/Pb/Pr) | Y :1,0 Vp-p, Pb :0,7 Vp-p, Pr :0,7 Vp-p |
Komponent (R/G/B) | G :1,0 Vp-p (so synchronizáciou), B :0,7 Vp-p, R :0,7 Vp-p |
PC-RGB, úroveň synchronizácie | R, G, B : 0,7Vp-p, H/V Sync : 4V ± 1Vp-p |
Formát vstupného signálu | |
SMPTE 425M AB |
Úroveň A MS1, MS2, MS3, MS4
Úroveň B MS1, MS2, MS3, MS4
|
SMPTE 372M |
Duálne HD-SDI YCbCr (4:2:2), 1080p
Duálne HD-SDI YCbCr/RGB (4:4:4), 1080i, 1080p, 720p
|
2K, SMPTE 428M | 2048*1080,24p/psf,23.98p/psf |
SMPTE 274M/292M | 1920*1080i (60, 59,94, 50) 1920*1080p (30, 29,97, 25, 24, 24sF, 23,98, 23,98sF) |
SMPTE 296M | 1280*720p/60,59.94,50 |
SMPTE 260M | 1920*1035i/60,59.94 |
SMPTE 125M/259M | 720*480i/60,59,94, 720*576i/50 |
ITU R-BT.656 | 576i(50) |
Kompozitný | 720*480i(NTSC)/576i(PAL) |
Komponentný, VGA | 480i/p ~ 1920 * 1080i/p |
Signál DVI | 480i/p ~ 1920 * 1080i/p |
Digitálny HDMI | ~ 1920 * 1200i/p (de-embedded Audio 2ch) |
Zvukový vstup/výstup | |
1 x vstup Phone Jack | Linkový vstup (stereo) |
2 x výstup Phone Jack | Linkový výstup (stereo), H/P výstup (predný, stereo) |
2 x výstup pre reproduktory | 2W+2W, stereo |
Všeobecné | |
1 x Ethernet | Ovládanie/aktualizácia, port GPI-7, konektor RJ-45P |
2 x GPIO | Port GPI-7, konektor RJ-45P |
2 x sériový port | RS-422, konektor RJ-11P |
1x USB | Na aktualizáciu firmvéru |
Požiadavky na napájanie | DC 12V/24V, AC100-230V (50/60Hz) |
Spotreba energie | 48W |
Prevádzková teplota | 0°C ~ 40°C (32°F ~ 104°F) |
Prevádzková vlhkosť | 20 % ~ 80 % RELATÍVNA VLHKOSŤ VZDUCHU |
Hmotnosť | T.B.D |
Rozmery (ŠxVxH) | Hlavné telo: 438,4 x 310,8 x 66,4 mm (17,2 x 12,2 x 2,6 palca) |
Príslušenstvo | - Napájací kábel - Príručka (CD) - DVI-VGA Gender - Čistič |
Možnosti | - Súprava na montáž do stojana - Slnečná clona - Akrylátový ochranný kryt - Puzdro na prenášanie |
Výrobca: | BON |
Kategória: | Štúdiové monitory |
Uhlopriečka (Monitory) | 21" |
Vstupy monitora | HDMI |
Vstupy monitora | SDI |
Vstupy monitora | 3G-SDI |
Rozlišenie panela | 1920x1080 |
Ďalšie funkcie | 3D LUT korekcie |
