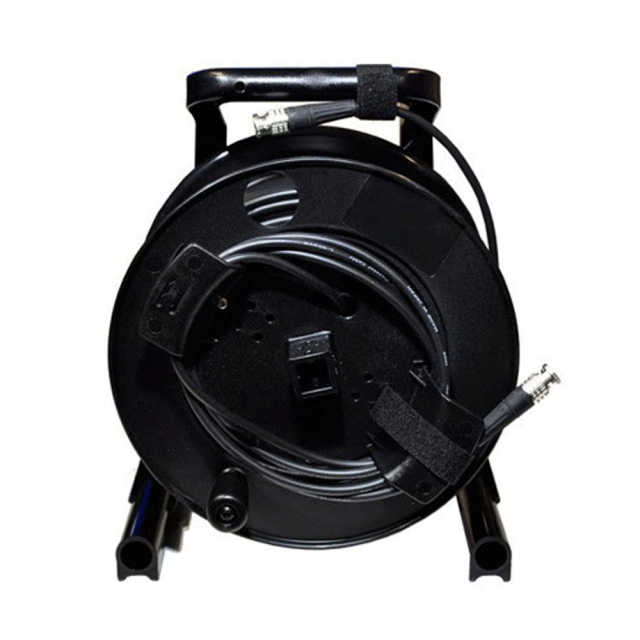

Canare kábel 3G/HD-SDI na cievke s držiakom kábla 70 m

Canare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je "Low Loss" flexibilný a odolný 75 ohm HD/SD-SDI koaxiálny kábel, vonkajší priemer 7,2 mm s koncovkami BNC (M) navinutý na bubon SCHILL. Káble dlhé 30-40 m sú navinuté na bubon Schill GT 235.RM, 50-80 m dlhé káble sú navinuté na väčší bubon Schill GT 310.RM

Pre jeho veľkú flexibilitu je ideálny pre mobilné použitie HD s výbornou odolnosťou voči opakovanému ohýbaniu. Kábel má lankový centrálny vodič a dvojité pletené tienenie "High-density" s vysokou hustotou a silnou penovou izoláciou.

Vlastnosti kábla Canare L-4.5CHWS:

• v súlade so špecifikáciou SMPTE 424M & 292M
• HDTV
• HD/SD-SDI video
• PAL & NTSC analógové video
• Satelitné aplikácie
• TELCO
• Testovacie zariadenia

Parametre kábla Canare L-4.5CHWS:

• Štandardne vyrábané dĺžky: 100/200m
• Priemer plášťa (celkový priemer) v mm:7,2
• Hmotnosť kábla v kg/100m: 6,6
• Centrálny vodič - počet a priemer žíl lanka v mm: 7/0,34
• Celkový priemer centrálneho vodiča v mm: 1,02
• Penové dielektrikum - priemer v mm: 4,57
• Rezistancia centrálneho vodiča v Ω/100m:3,3
• Rezistancia vonkajšieho vodiča v Ω/100m:0,8
• Teplotný rozsah: -30°C ~ +60°C
• Statická kapacita v pF/m:53
• Útlm v dB/100m pri 750MHz: 22,8

Vlastnosti konektora BCP-B45HW:

• Pravé 75 ohm vyhotovenie s krimpovacím pinom a objímkou
• Vysoký výkon 1.1 alebo menej VSWR (Voltage standing Wave Ratio) až do 3GHz.
• Predĺžené telo pre lepšiu manipuláciu
• Pozičná značka na tele umožňuje konektor ľahko skontrolovať.
• Výborné držanie kábla
• Pozlátený centrálny pin
• Telo konektora je "die-cast" - dosiahnutie nižšej ceny pri vysokom výkone
• Jednoduchá montáž pomocou Canare krimpovacieho nástroja

Parametre konektora BCP-B45HW:

• Odpor izolácie pri 500V DC v Ω: >1000M
• Menovité napätie pre 1min: 1500V AC (rms)
• Rezistancia centrálneho kontaktu: <6m ohm
• Rezistancia vonkajšieho kontaktu: <3m ohm
• Impedancia v Ω : 75
• Telo konektora - materiál/povrch: Mosadz / Nikel
• Centrálny kontakt - materiál/povrch: Berýliová meď / Zlato
• Príruba - materiál/povrch: Die Cast AL / Nikel
• Dielektrikum - materiál: PTFE polytatrafluorethylen
