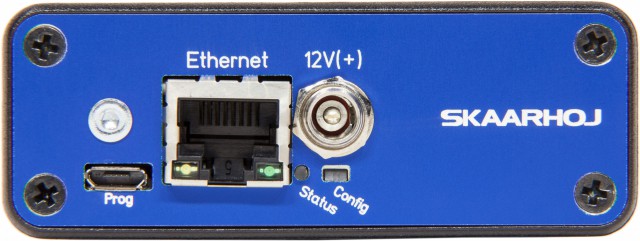

Skaarhoj Prepojenie ETH-GPI

Nastavenie vstupno-výstupného zariadenia ešte nikdy nebolo také flexibilné. Pripojte a ovládajte čokoľvek z vašich tally lámp, spúšťajte rutiny prepínača ATEM, ovládajte HyperDeck, meňte Scopes na SmartScope Duo a smerujte vstupy/výstupy na VideoHub. Definovanie parametrov - jednoduchých alebo viacnásobných - pre vstupy/výstupy je mimoriadne rýchle vďaka rozbaľovacej štruktúre ponúk v systéme UniSketch OS. Pripojte a ovládajte až 8 zariadení súčasne!

Univerzálne ovládače I/O ponúkajú 8/16 vstupov a 8/16 výstupov, ktoré sú elektricky oddelené pomocou kvalitných relé a optočlenov. GPO je realizované pomocou relé skratovaných na GND. GPI je realizovaný s optickými izolátormi skratovanými na GND.

Upozornenie: Riadiace jednotky SKAARHOJ so vstupmi GPI akceptujú výstupy s otvoreným kolektorom a relé (stiahnuté na GND). Predvolený konektor HD15 tally na zariadení TriCaster TC1 neposkytuje priamy pracovný signál pre prepojenie ETH-GPI. Je potrebné previesť potenciál 5 V na GND.
