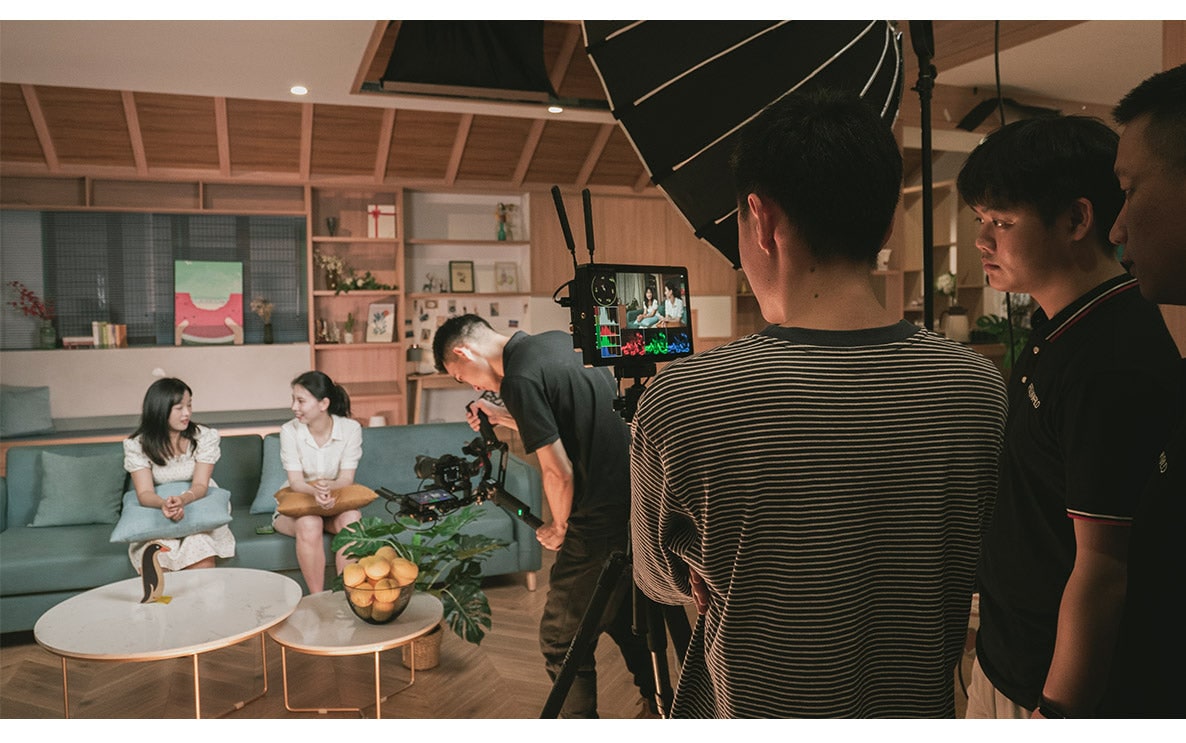

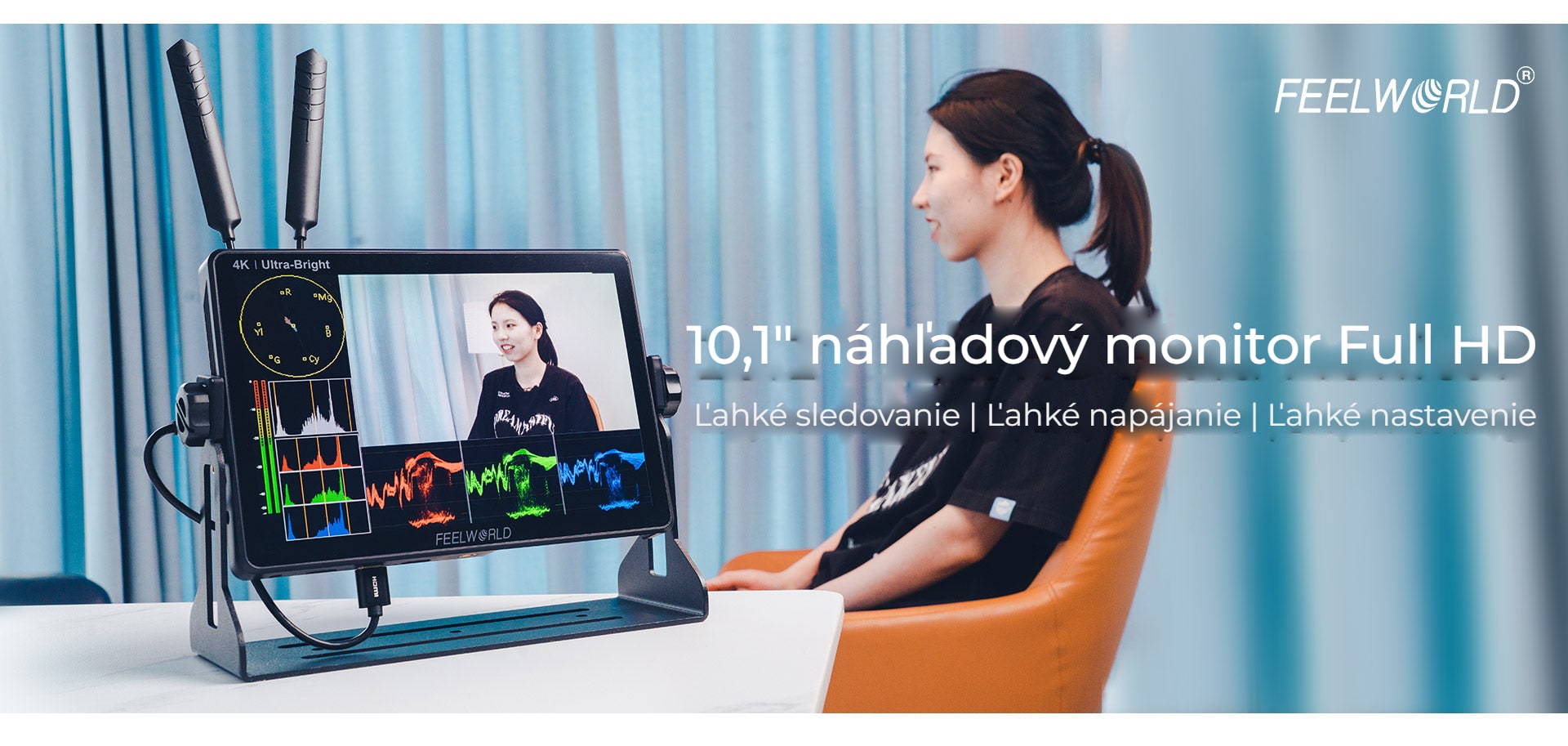

FEELWORLD LUT11S je 10,1-palcový profesionálny monitor fotoaparátu s plne dotykovou obrazovkou a mimoriadnym jasom 2000 nitov. Podporuje vstup a výstup signálu 3G-SDI a až 4K@60Hz HDMI. Poskytuje množstvo nástrojov na monitorovanie a rámovanie s novým usporiadaním ponuky, rôzne číselné parametre sú prehľadné na prvý pohľad, čo uľahčuje ovládanie. Na zadnej strane kamery LUT11S sa nachádza externá inštalačná a napájacia súprava F970, ktorá umožňuje inštaláciu napr. bezdrôtového prenosu, LED svetiel atď. Kombinuje monitor s bezdrôtovým prenosom, čím sa zbavíte zbytočných káblov, , čo je ideálne na monitorovanie režiséra, 1. striedavý prúd na zaostrovanie vo filmovom štábe. Konštrukcia s dvojitou batériovou doskou umožňuje inštaláciu dvoch batérií F970 naraz pre dlhodobé napájanie aj vo vonkajšom prostredí. Ideálne pre filmový štáb v teréne, monitorovanie a postprodukciu.

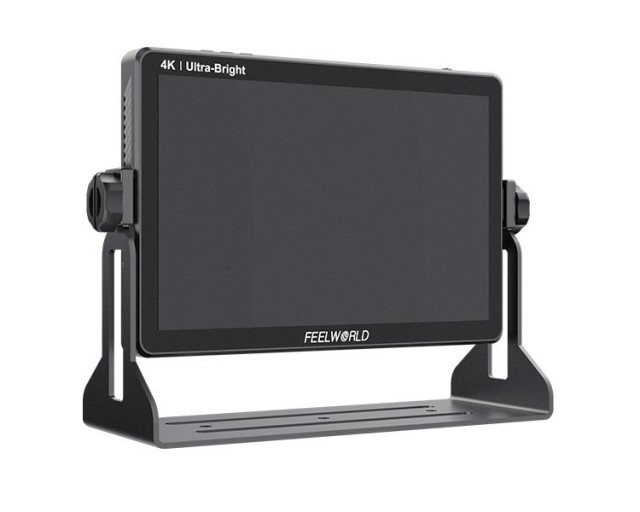

* 10,1-palcová obrazovka IPS s rozlíšením Full HD 1920x1200

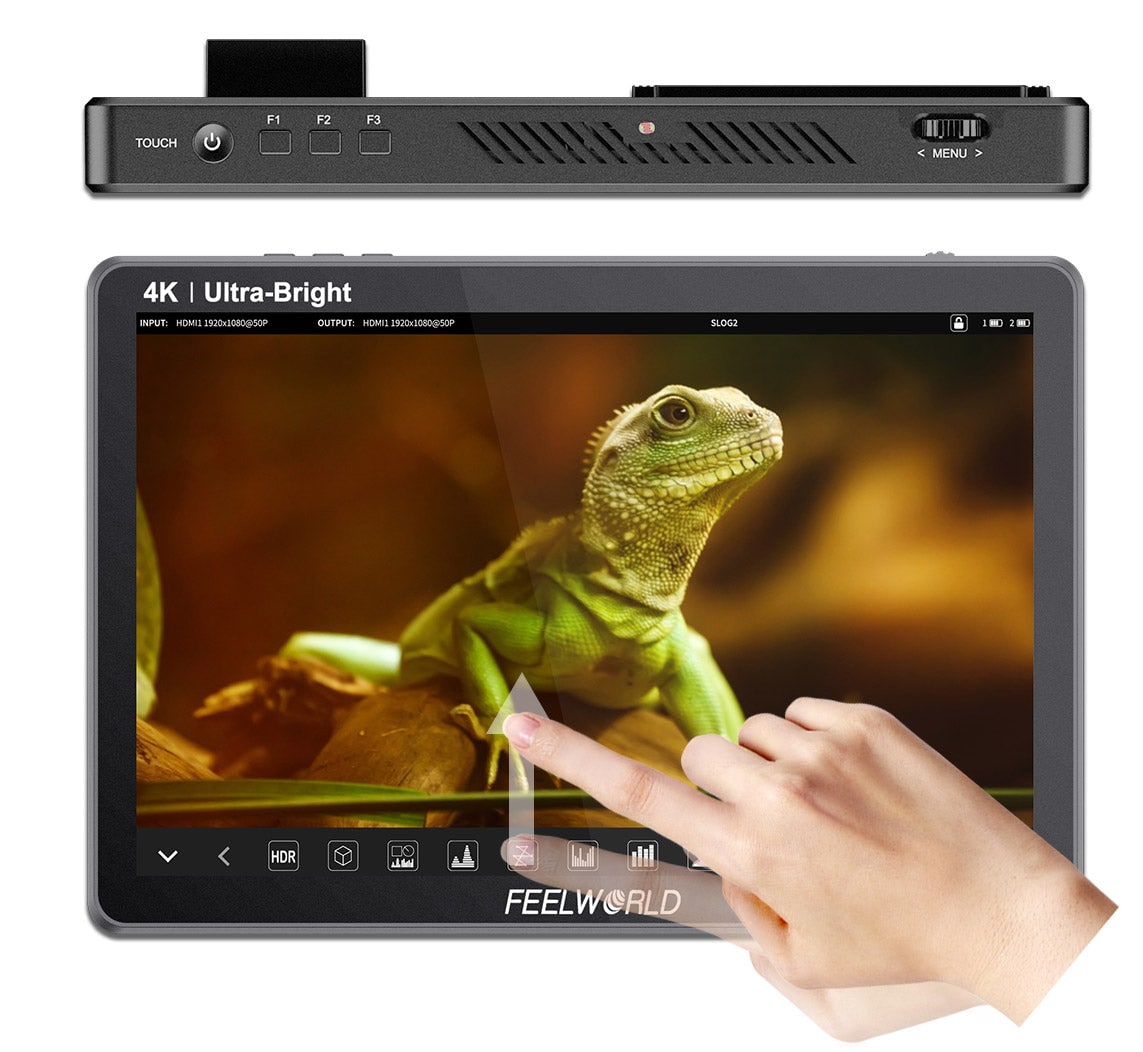

* Dotykové ovládanie ponuky, zvýšenie efektivity snímania

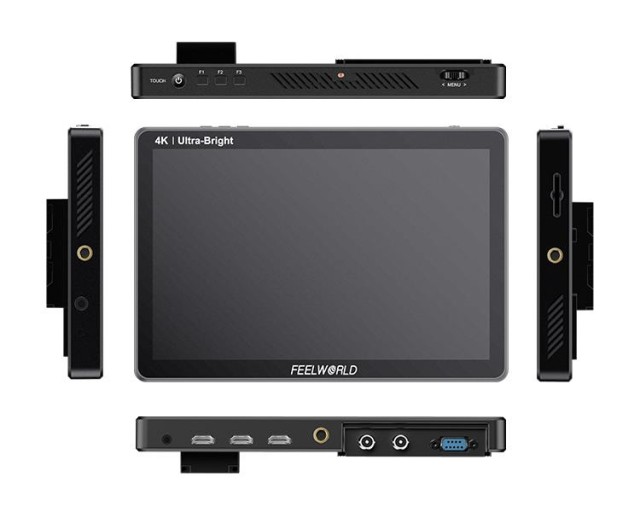

* Mimoriadne jasný 2000nit, ľahko viditeľný na slnečnom svetle
* Automatické stmievanie pomocou svetelného senzora
* Podpora 3D LUT Log podľa REC.709 a záznamu užívateľských 3D LUT (až 50)
* Podpora sledovania HDR, čo vidíte, to dostanete

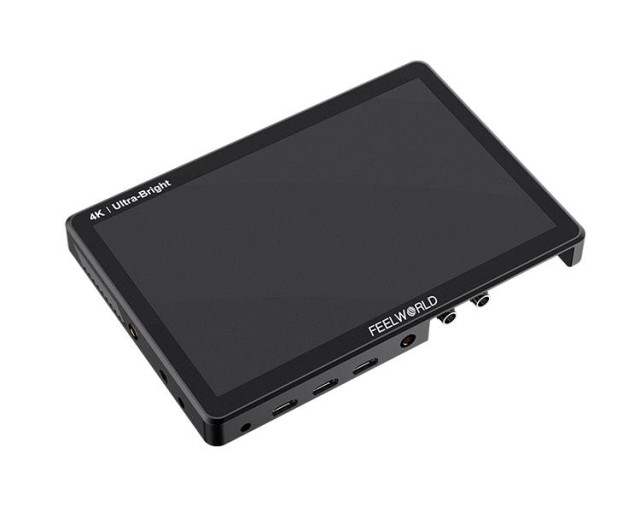

* Dva vstupy HDMI podporujú rozlíšenie až do 4K@60Hz

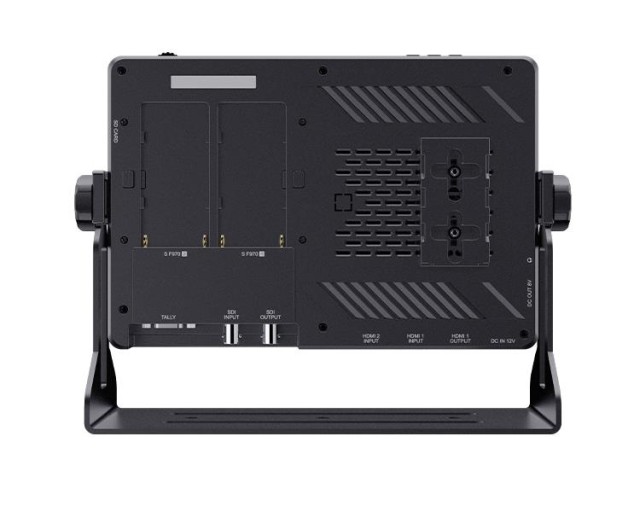

* Konštrukcia externej inštalačnej a napájacej súpravy Sony F970 možno použiť na inštaláciu a napájanie externých zariadení, jednoduchá inštalácia a demontáž, zjednodušenie fotografického vybavenia
* S funkciami Waveform, Vectorscope, RGB Histogram, Focus Assist, Monochrome atď. vám pomôže presne nastaviť expozíciu a zaostriť každý obrázok.
* Zabudované indikátory Tally (červený, zelený, žltý)
* Stereo výstup na slúchadlá

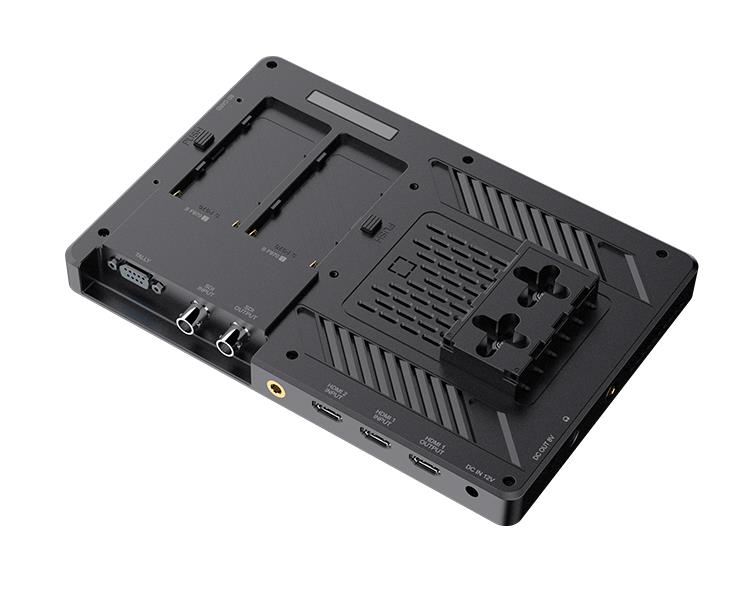

* Napájací výstup DC 8V na napájanie digitálnej zrkadlovky alebo bezzrkadlovky
Import LUTPoskytuje funkcie S-log2/3, V-log, Log-C atď. na prevod režimu log na REC709 pre všetky hlavné fotoaparáty. Funkcia načítania LUT uľahčuje a sprehľadňuje prácu pri kalibrácii farieb pred snímaním, optimalizuje pracovný postup a zvyšuje efektivitu práce. Používateľskú 3D LUT alebo kalibračnú 3D LUT možno načítať na monitor pomocou karty SD.

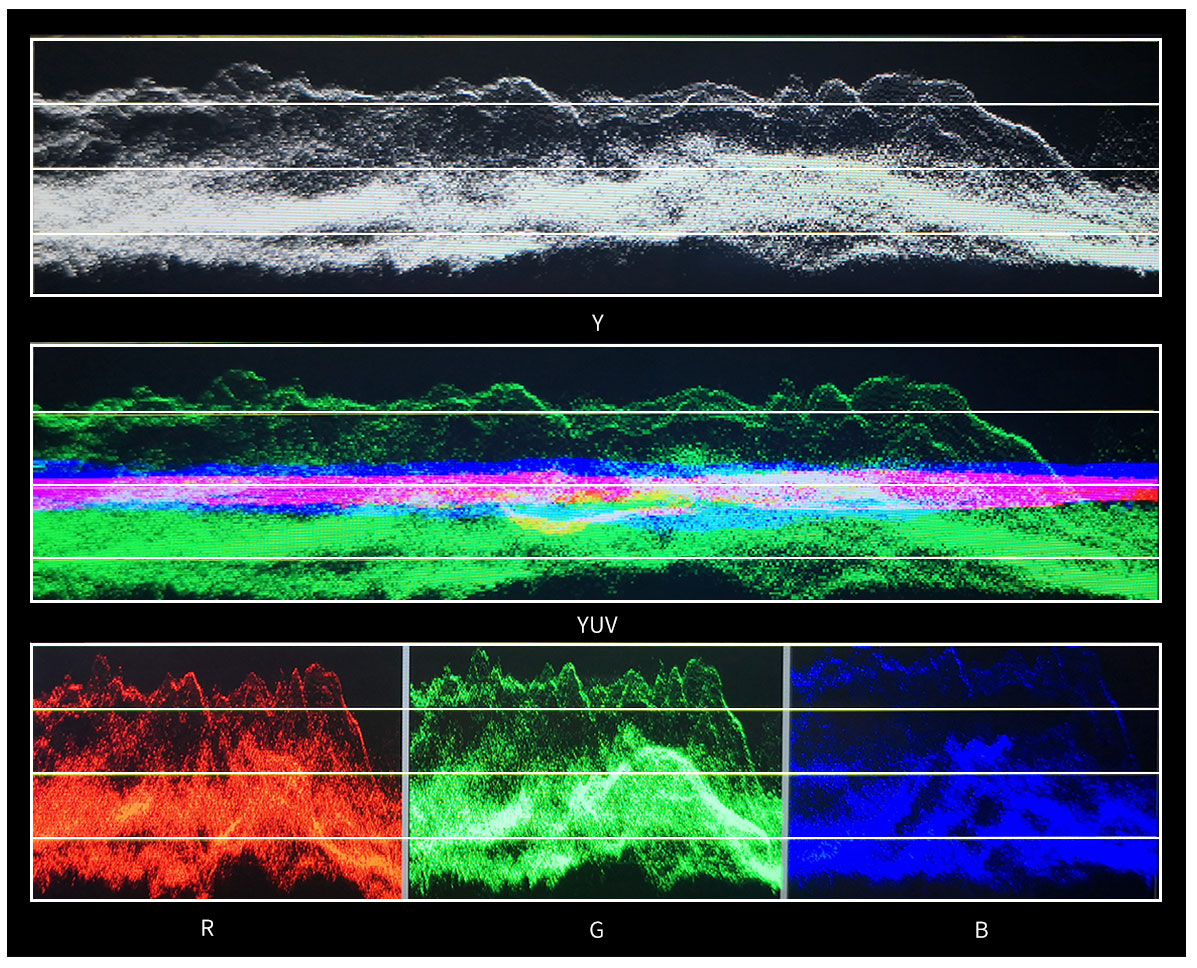

Asistent videoanalýzy, vzor, priebeh/vektorový rozsah/histogram, priebehTáto základná funkcia pomáha pri kalibrácii profesionálnych videokamier. Zobrazuje celkový jas obrazu, ktorý pomáha video profesionálom pri korekcii expozície. Funkcia krivky tiež kontroluje rovnomernosť osvetlenia pri osvetlení chromakey alebo pozadia.

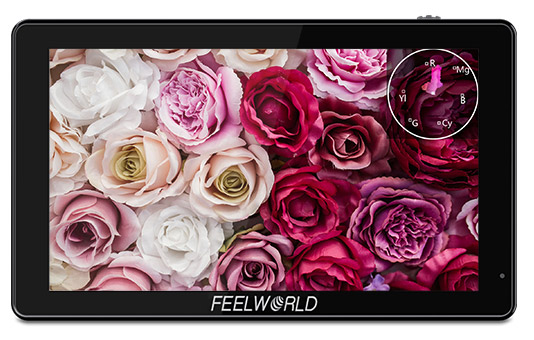

Funkcia Vectorscope zobrazuje, aká je sýtosť obrazu a kde sa nachádzajú pixely v obraze vo farebnom spektre. Možno ho tiež zobraziť v rôznych veľkostiach & polohách, čo používateľom umožňuje sledovať farebný gamut v reálnom čase.
Histogram jasu
Histogram jasu je kvantitatívny nástroj na kontrolu jasu obrázka. funkcia zobrazuje rozloženie jasu v obrázku ako graf jasu pozdĺž horizontálnej osi (vľavo:tmavý, vpravo:svetlý)a zásobník počtu pixelov na každej úrovni jasu pozdĺž vertikálnej osi.
Histogram RGBHistogram RGB je grafické znázornenie rozloženia tónov, ktoré zobrazuje histogramy červeného, zeleného a modrého kanála. Vhodný na monitorovanie signálu HD-SDI a HDMI.
Režim všetkých rozsahov

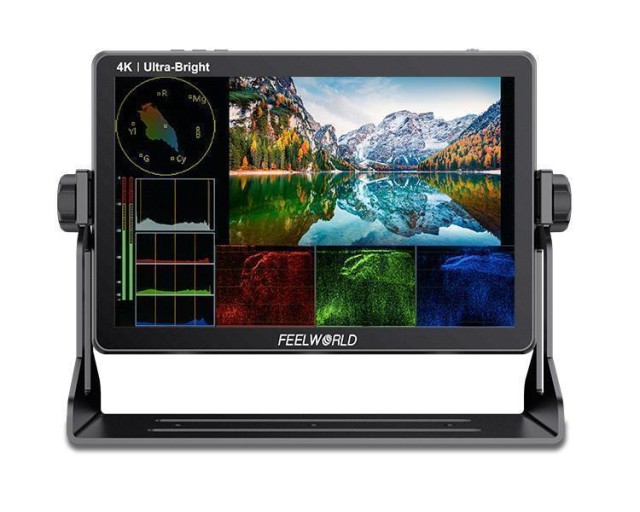

Tento režim zmenšuje obraz videa približne na veľkosť 10,1" displeja a zobrazuje dlaždice na okraji videa s vybraným priebehom, vektorskopom, histogramom a vloženým zvukom.
Monitorovanie merača zvuku
Merače úrovne zvuku poskytujú číselné ukazovatele a úrovne headroomu. Dokáže generovať presné zobrazenie úrovne zvuku, aby sa predišlo chybám pri monitorovaní. V rámci zvuku SDI podporuje zobrazenie 4-kanálových vložených meračov zvuku. V prípade HDMI zvuku sú podporované len 2-kanálové zobrazenia zvuku.
Asistent zaostrovania PeakingFilter sa používa na pomoc operátorovi kamery pri získavaní čo najostrejšieho obrazu. Po aktivácii interný procesor zobrazí na obrazovke farebné zvýraznenie v miestach, kde sa objavujú ostré hrany. Farba peaking sa dá prepínať medzi žltou, červenou, zelenou, modrou a bielou podľa rôznych tónov objektu. Úroveň zaostrenia sa dá nastaviť od 1 do 10 úrovní.
Falošné farbyFalošný farebný filter sa používa ako pomôcka pri nastavovaní expozície fotoaparátu. Pri nastavení clony fotoaparátu sa prvky snímky zafarbia na základe hodnôt jasu alebo svetelnosti. To umožňuje dosiahnuť správnu expozíciu bez použitia drahého a komplikovaného externého testovacieho zariadenia.

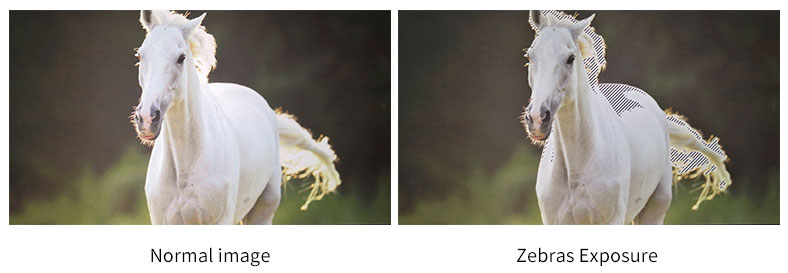

Expozícia (Zebry)
Expozícia sa používa ako pomôcka na nastavenie expozície v režime obrazca Zebra. Považuje sa za preexponovanú a na preexponovanej oblasti sa zobrazujú pohyblivé výstražné čiary. K dispozícii je hodnota zebry v rozsahu 1 až 100 %, ktorú možno nastaviť.
Kontrolné poleKontrolné pole je pomocná funkcia na úpravu nastavení farieb fotoaparátu. V režime kontrolného poľa môžete na vytvorenie obrazu použiť červené, zelené, modré alebo sivé pixely, pretože v tomto prostredí možno rýchlejšie a presnejšie nastaviť odtieň a sýtosť.
Zväčšenie (Zoom 100%～500%) Zväčšenie obrazu je HD signál v ľubovoľnej časti, zosilnenie pre kvalitné zväčšenie. Dotykový panel vám pomôže rýchlo priblížiť, oddialiť a posunúť obraz po priblížení.
Anamorfný režimVstavaná možnosť bez redukcie, 1,25x, 1,33x, 1,5x, 1,6x, 1,8x, 2,0x mag umožňuje používať anamorfné objektívy alebo adaptéry na zobrazenie obrazu bez redukcie, aj keď váš fotoaparát neumožňuje redukciu vo fotoaparáte.
Prevrátenie obrazuPrevrátenie obrazu znamená prevrátenie obrazu horizontálne, vertikálne a horizontálne/vertikálne. Ak povolíte horizontálne a vertikálne prevrátenie súčasne, môžete dosiahnuť horizontálne/vertikálne simultánne prevrátenie.
Deväť mriežokDeväť mriežok je najbežnejšia a základná metóda kompozície. Oblasť obrazu je rozdelená na deväť rovnakých mriežok.
Pixel to PixelUmožňuje tvorcovi filmu skontrolovať obraz zo zdroja signálu bez škálovania 1:1. Táto funkcia je nevyhnutná na zachytenie optimálnych detailov.

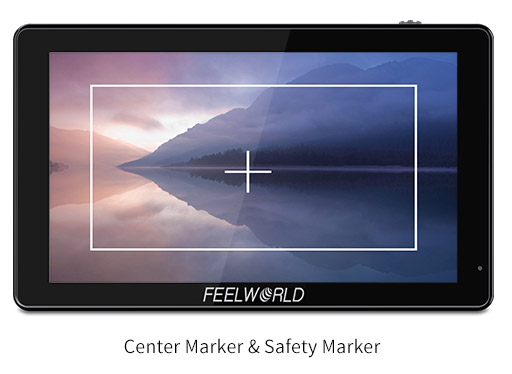

Center Marker & Safety Marker Bezpečnostný marker na vyhľadávanie pohľadu a kompozície (70 %, 80 %, 90 %, 16:9, 16:10, 4:3, 5:4, 1:1, 1,91:1,1, 4:5, 9:16, 1,85:1, 2,35:1). Farbu značky môžete prepínať medzi žltou, červenou, zelenou, modrou, bielou a čiernou podľa rôznych tónov objektu.
Pomerová značkaExistuje niekoľko pomerových značiek (16:9, 16:10, 4:3, 1,85:1, 2,35:1); priehľadnosť pomerovej značky má 4 voliteľné efekty zobrazenia (0 %, 25 %, 50 %, 75 %). Farby značky môžete prepínať medzi žltou, červenou, zelenou, modrou, bielou a čiernou podľa rôznych tónov objektu.
ŠPECIFIKÁCIE
Zobrazenie
| Model |
LUT11S |
| Veľkosť obrazovky |
10.1" IPS |
| Rozlíšenie |
1920x1200 pixelov |
| Rozstup pixelov |
0.113(Š) x 0,113(V) (mm) |
| Pomer strán |
16:10 |
| Jas |
2000 cd/m² |
| Kontrastný pomer |
800:1 |
| Podsvietenie |
LED |
| Pozorovací uhol |
85°/85° (L/R) 85°/85° (U/D) |
Vstup
| 2 X HDMI |
HDMI |
| 1 X SDI |
3G-SDI |
| 1 X Tally |
9-kolíkové pripojenie |
Výstup
| 1 X HDMI |
HDMI |
| 1 X SDI |
3G-SDI |
| 1 X DC |
Kompozitný výstup (5,5 mm externý, 2,1 mm interný) na napájanie kamier prostredníctvom adaptéra špecifického pre kameru. |
Zvuk
| Zvuk |
3.5 mm stereo slúchadlá |
Podpora vstupného formátu SDI
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 2048x1080i (60/59,94/50) |
| 2048x1080p (60/59.94/50/30/29.97/25/24/23.98) |
Podpora výstupného formátu SDI
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
Podpora vstupných/výstupných formátov HDMI
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 3840x2160p (60/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/50/30/29.97/25/24/23.98) |
Všeobecne
| Vstupné napätie |
DC7～24V |
| Spotreba energie |
≤28W |
| Prevádzková teplota |
-10 °C~50 °C |
| Teplota skladovania |
-20 °C~60 °C |
| Spôsob inštalácie |
závit 1/4"-20 (ľavý, pravý, spodný) |
| Veľkosť jednotky |
242Lx156Hx23D(mm) |
| Hmotnosť jednotky |
810g |
| Farba Veľkosť krabice |
265L*110W*212H(mm) |
Poznámka: Pri vypínaní monitora musíte stlačiť tlačidlo napájania a nemôžete priamo vytiahnuť napájací kábel.
Pokročilé funkcie
| * Podpora 3D LUT Log to Rec.709, užívateľské nahrávanie 3D LUT |
| * Podpora dotykovej ponuky |
| * Paráda (RGB, YUV, Y) |
| * Všetky vlny |
| * Vektor |
| * Histogram RGB |
| * Histogram jasu |
| * Vložený zvuk |
| * Peaking Focus (červený, zelený, modrý, biely, žltý päťfarebný peaking voliteľný; nastaviteľná úroveň peakingu 1~10) |
| * Falošné farby |
| * Zebra Expozícia (nastaviteľná na 1 % ~ 100 %) |
| * Kontrolné pole (červená, zelená, modrá, sivá) |
| * Režim skenovania (podskenovanie, nadskenovanie) |
| * Anamorfný režim (1,25x, 1,33x, 1,5x, 1,6x, 1,8x, 2,0x, 2,0x mag) |
| * Prevrátenie obrazu (H, V, H/V) |
| * Zastavenie obrazu |
| * Označenie stredu |
| * Bezpečnostné značenie (70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1:1, 1,91:1,1, 4:5, 9:16, 1,85:1, 2,35:1) |
| * Značka pomeru (16:9, 16:10, 4:3, 1,85:1, 2,35:1) |
| * Farba značky (červená, zelená, modrá, biela, čierna, žltá) |
| * Nastavenie teploty farieb (5600K, 6500K, 9300K, vlastné) |
| * Deväť mriežok |
| * Priblíženie (100 % ~ 500 %) |
| * Pomer strán |
| * Od pixelu k pixelu |
