JLCooper eBOX - štvorica sériových rozhraní na Ethernet

EBOX od spoločnosti JL Cooper je zariadenie, ktoré slúži ako portál na ovládanie zariadení vo vašom zariadení. Odstraňuje informačné prekážky a prekonáva obmedzenia vzdialenosti typické pre sériovú komunikáciu.

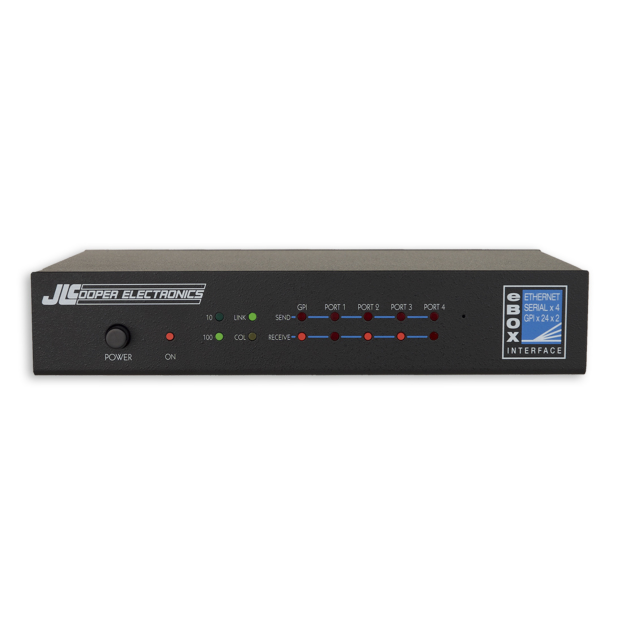

Zjednodušuje kabeláž na dlhé vzdialenosti pomocou adresovateľnej IP architektúry na posielanie riadiacich správ cez existujúce rozvody 10/100 BASE-T. Zariadenie eBOX je štandardne vybavené 4 sériovými konektormi, LED diódami aktivity, 24 vstupmi GPI a 24 výstupmi.

Smer portov možno nakonfigurovať ako DTE alebo DCE na každom porte nezávisle. Okrem toho môže eBOX fungovať ako prevodník GPI na sériový port alebo GPI na Ethernet. V týchto režimoch jednotka konvertuje vstupné spúšťače GPI na palubné príkazy.

• Hardvérové rozhranie 10/100BASE-T (Ethernet) na štvoricu RS-232/422 (9-pin) a GPI
• Ideálne na ovládanie VTR, DDR, prepínačov, počítačových strihových systémov, kamier, projektorov a iných zariadení, ktoré používajú RS-232/422 (9-pinový) a GPI, prostredníctvom siete LAN, WAN a internetu
• Príkazy z hostiteľského NLE, prehliadača alebo prepínača/kontroléra RS-422 sú smerované na jednotlivé zariadenia v sieti
• Umožňuje vysielacím alebo sieťovým zariadeniam ovládať vzdialené strojovne z centrálneho servera zariadenia. Ideálne pre televízne vysielanie, streamovacie mediálne siete, zariadenia na úpravu viacerých miestností, spravodajskú produkciu alebo v akomkoľvek audio/video/multimediálnom štúdiu, kde vzdialení hostitelia potrebujú ovládať zariadenia na veľké vzdialenosti alebo prostredníctvom webu
• Je možná komunikácia medzi hostiteľom a eBOXom, eBOXom a eBOXom - možno adresovať neobmedzený počet zariadení
• Sériové porty možno nakonfigurovať v teréne tak, aby sa zobrazovali ako porty EIA/TIA RS-232E a CCITT V.28 alebo ako porty EIA/TIA RS-422A, RS-423 a federálne normy 1020 a 1030

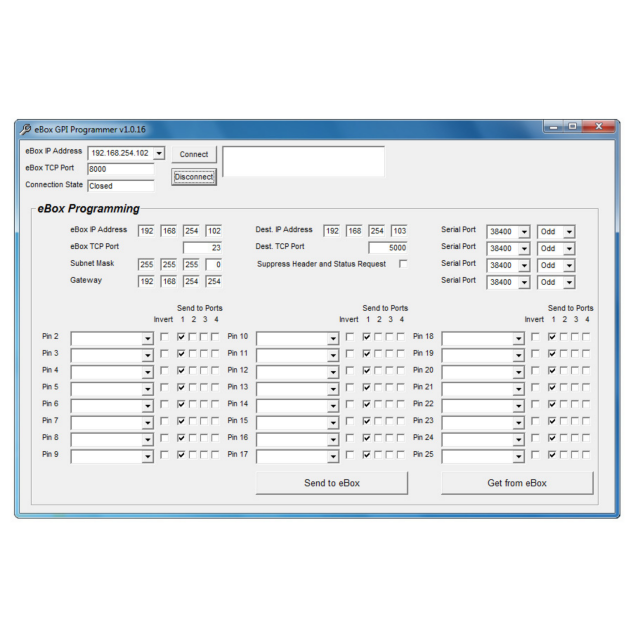

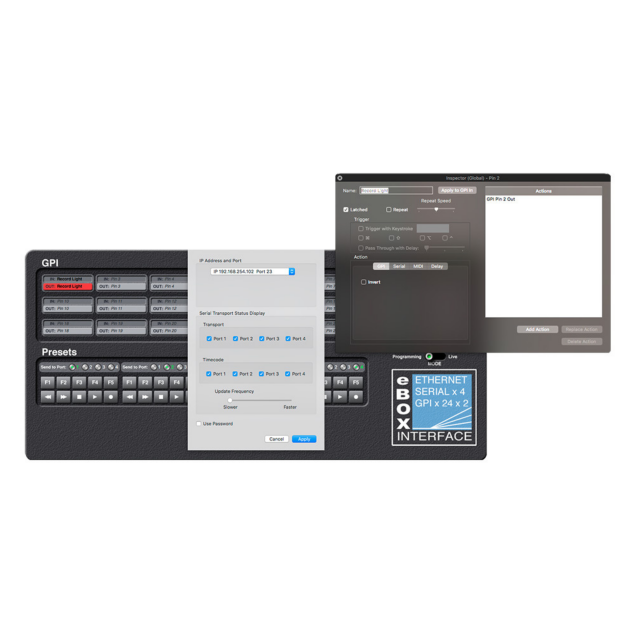

• Konfigurácia sa vykonáva prostredníctvom webového servera zabudovaného v zariadení eBox. Položky ako rýchlosť portu, parita, adresa IP, vzdialená adresa IP a port TCP sa nastavujú pomocou štandardného webového prehliadača - nastavenia sú uložené v nevolatilnej pamäti
• Tento ethernetový port je rovnaký ako ethernetový port na počítači a možno ho pripojiť k rozbočovaču, prepínaču alebo smerovaču

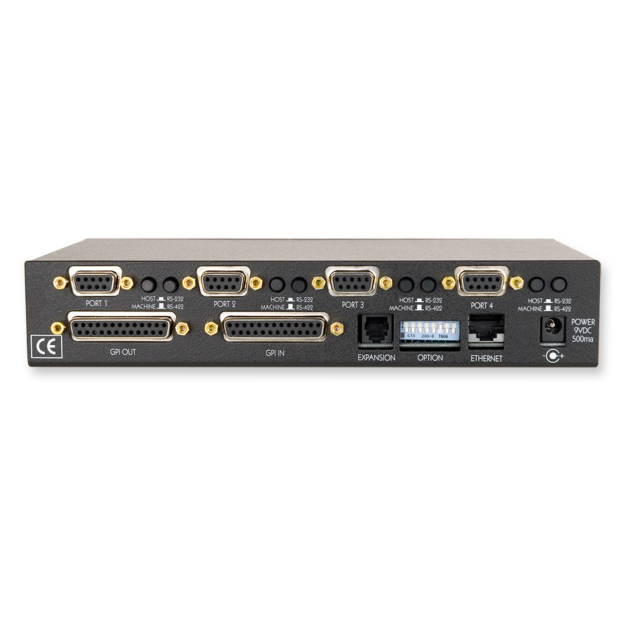

• Štyri 9-pinové konektory D-Sub možno nakonfigurovať na prevádzku RS-232C alebo RS-422A
• eBOX môže fungovať ako prevodník GPI na sériové rozhranie - každý z 24 vstupov GPI možno priradiť na odosielanie P2 alebo
• Odetics. Priradenia sa uchovávajú v nevolatilnej pamäti a základné spätné informácie sa poskytujú prostredníctvom výstupov GPI
• Funguje ako rozhranie GPI alebo sériové rozhranie pre servery Doremi Labs V1 alebo MCS (2R2P). Podporuje aj staršie riadiace jednotky P2 cez LAN, WAN a internet
• EBox obsahuje základný bezpečnostný mechanizmus, ktorý zabraňuje neúmyselným hostiteľom prenášať údaje cez zabezpečený eBox. Heslo sa nastavuje na konfiguračnej stránke a ukladá sa do nevolatilnej pamäte. Keď je ochrana heslom zapnutá, eBox vloží heslo do prenášaného paketu IP. Na vzdialenej strane musí mať prijímajúci eBox povolenú ochranu heslom a musí byť naprogramovaný so zodpovedajúcim heslom
