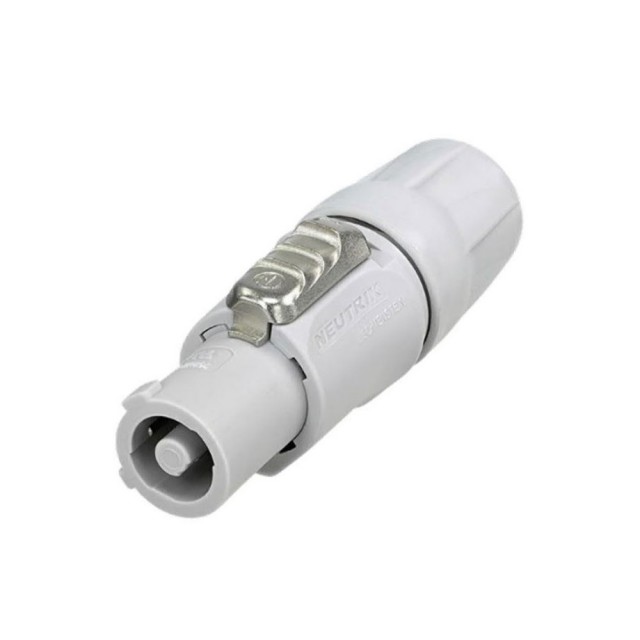

Neutrik NAC3FCB

Kabelový AC konektor, západka zámku, power-out, šroubové svorky, barva šedá

Konektor Powercon je navrhnutý pre prúd do 20 A, ponúka bezpečné uzamykateľné pripojenie, kompaktný dizajn a spĺňa všetky platné bezpečnostné normy. Táto séria ponúka 3-pólové pripojenie vrátane neutrálu a uzemnenia a kompaktný dizajn (zdieľa mnoho komponentov série reproduktorových konektorov "Speakon", hoci sú samozrejme úplne nekompatibilné!) Bezpečná konštrukcia výstupu s odľahčením ťahu kábla je určená pre káble s priemerom 5-15 mm a uzamykanie je na princípe twist-lock (kovová západka ako pri bežných konektoroch "Speakon").

Káblové konektory majú skrutkové svorky (max. veľkosť vodiča 4 mm), panelové konektory majú ploché svorky "Faston" 4,8 × 0,5 mm. Panelové konektory NAC3MP majú štandardné priame montážne otvory a sú vzduchotesné. Varianty -WOT sú v prevedení s nerozdelenou izolovanou svorkou na použitie s väčšími izolovanými konektorovými svorkami.

Táto séria má dva varianty: typ A (in - vstup) a typ B (out - výstup). Obe sú podobné, ale majú odlišné farebné označenie, aby nedošlo k zámene. To znamená, že so správnymi káblovými konektormi nie je možné vytvoriť skrat.

Typ A je určený na napájanie a jeho farebné označenie je modré. Typ B je určený pre elektrické zásuvky a jeho farebné označenie je sivé.

Funkcie

• Konektor striedavého kábla so západkovým zámkom 20 A / 250 V
• 3 kontakty vrátane neutrálneho a uzemňovacieho kontaktu
• Verzie Power-in (modrá) a Power-out (sivá) s odlišným kódovaním, aby sa zabránilo zámene
• Rýchly a jednoduchý uzamykací systém Twist lock
• Mimoriadne robustný a spoľahlivý
• Ergonomický dizajn
• Používateľsky prívetivý zámok na jednoduchú manipuláciu
• Jedinečné odľahčenie ťahu kábla typu Neutrik
• Uznané komponenty UL, cUL
• Certifikát VDE
• Schválené SEV
• Jedinečné hologramové označenie - zaručuje pravý a autentický výrobok Neutrik

Technické špecifikácie

Názov: NAC3FCB
Pohlavie: ženské

Elektrická sieť
Kontaktný odpor: ≤ 3 mΩ
Dielektrická pevnosť: 4 kVdc / 2,8 kVac
Izolačný odpor: > 0,1 GΩ (po skúške vlhkým teplom IEC 68-2-30)
Počet elektronických kontaktov: 2 + PE
Menovitý prúd na kontakt: 20 A rms
Menovité napätie: 250 V AC

Mechanické
O.D. kábla: 6 - 15 mm (1)
Životnosť: > 1000 párovacích cyklov
Veľkosť vodičov: 2,5 mm²
Veľkosť vodičov: 12 AWG
Uzamykacie zariadenie: Quick Lock
(1): Rozsah priemerov káblov je obmedzený na 6 mm - 14 mm podľa VDE

Materiál
Pokovovanie kontaktov: 4 µm Ag
Kontakty: Bronz (CuSn6)
Vložiť: Polyamid (PA 6 30 % GR)
Uzamykací prvok: Zinkový odliatok (ZnAl4Cu1)
Škrupina: Polyamid (PA 6 30 % GR)
Odľahčenie ťahu: Polyacetal (POM

Životné prostredie
Teplotný rozsah: -30 °C až +80 °C
