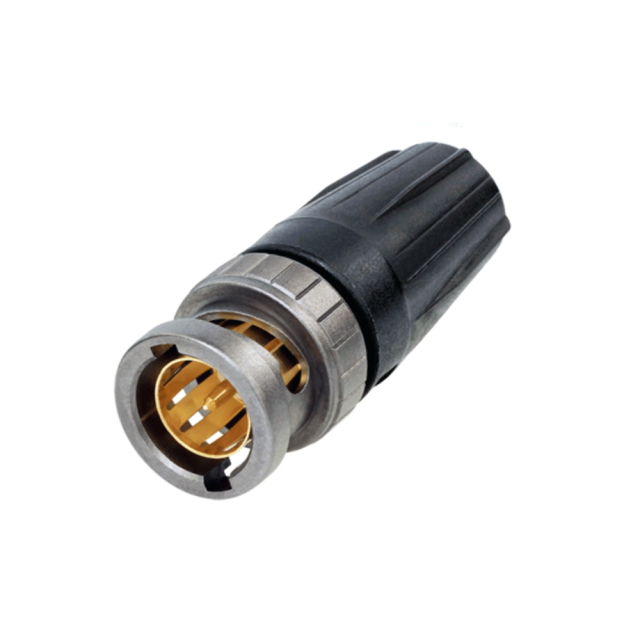

Name: Neutrik NBNC75BFG7X rearTWIST UHD 12G-SDI BNC konektor
Brand: Neutrik
SKU: NBNC75BFG7X
Price: 5 EUR
Availability: InStock

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI 4K 8K BNC 75Ω konektor. Vhodný pre káble Canare: L-2.5CHWS

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI BNC 75Ω konektor je perfektnou voľbou pre 4K a 8K aplikácie
Patentovaná "rearTWIST" krytka sa vyrába vo viacerých farebných prevedeniach a zároveň zaručuje ľahký prístup aj do aplikácií s vysokou hustotou kabeláže.

Vhodný pre káble Canare: L-2.5CHWS

Vhodný pre káble iných výrobcov:

Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC, Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra

Vhodný pre UHD káble iných výrobcov
Argosy Image 360, Belden 1855ENH, Belden 1855ECH, Belden 1855EFN, Belden 1855DNH, Belden 70080, Belden 70080NH, Belden 70080CH, Canford SDV-X-LFH, DirectCable 301-351 Evolution XPC, DirectCable 360-031 Evolution XPC, DirectCable 360-036 Evolution XPC, Draka HD Pro 0.6/2.8 AF, Draka Ultra HD PRO 50 UHD, Klotz V062SH

Vlastnosti a výhody:

"rearTWIST" princíp zamykania/odomykania konektora pomocou ľahko prístupnej káblovej krytky (Patent DE 100 48507)
Ideálny do zapustených prepážok kde je komplikovaný prístup ku kovovej hlave tela konektora. Tieto konektory otáčate ich zadnej časti.
Pravé 75Ohm vyhotovenie spĺňa prísne požiadavky HDTV.
Predná plocha zamedzuje nakláňaniu konektora do strán a tým ochraňuje kontakt pred deformáciou. Zaručená životnosť minimálne 1000 spájacích cyklov!
Excelentná ochrana kábla
Švajčiarskymi strojmi precízne obrábané mosadzné diely pre vynikajúcu trvanlivosť.
Možnosť doobjednať farebné krytky vyrábané v štandardných desiatich farbách, krimpovacie kliešte a čeľuste.

Technical Information:

Product

Title:NBNC75BFG7X
Connection Type:BNC 75 Ω
Gender:male

Electrical

Contact resistance: ≤ 3 mΩ
Contact resistance: ≤ 2 mΩ
Dielectric strength: 1,5 kVdc
Impedance: 75 Ω
Insulation resistance: > 5 GΩ
Rated voltage: <50 V
VSWR:

≤1.06 / >30 dB up to 6 GHz
≤1.13 / >24 dB up to 12 GHz
≤1.22 / >20 dB up to 18 Ghz

Mechanical

Cable O.D.: 4.7 mm
Cable retention:> 30 N (Center)
Crimp size: 5,00 Hex crimp (shield)
Crimp size (pin):1,07 crimp

Insertion force: < 25 N
Lifetime:> 1000 mating cycles
Locking device:Bayonett
Cable anchoring:Jacket crimping

Material

Contacts:Brass:(CuZn35Pb2), 0.2 µm AuCo (Center contact)
Insert:PP
Shell:Brass (CuZn39Pb3)
Shell plating: Antraloy

Environmental

Temperature range:-30 °C to +85 °C
Contact crimpability:Complies with IEC 60803 and IEC 60352-2

Výrobca:	Neutrik
Kategória:	Konfigurátor - konektory

Typ konektora	BNC
Vhodný kábel	L-2.5CHWS
Vhodný kábel	Belden 1855ENH
Vhodný kábel	Belden 1855EFN
Vhodný kábel	Argosy Image 360
Vhodný kábel	Canford SDV, SDV-X, SDM
