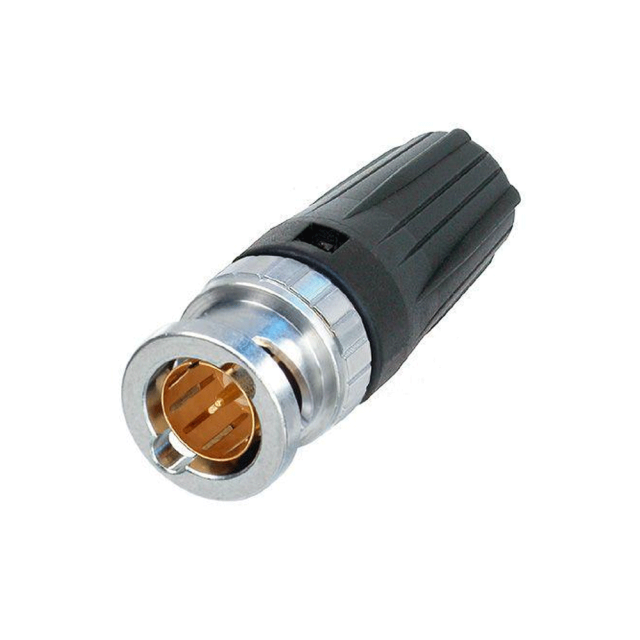

BNC konektor na kábel kábla typu TWIST HD BNC 75Ω
Káblový konektor BNC rearTWIST HD ponúka skutočný 75 Ω dizajn a je dokonale vhodný pre HD aplikácie.
Patentovaná pätica rearTWIST zaručuje jednoduchý prístup aj pri aplikáciách s vysokou hustotou a ponúka farebné kódovanie.
Vhodný kábel:
Draka 1.2L/4.8Dz, Draka 1.2L/4.95AF, Canford SDV-F-HD, Cordial CVM 12-50 HD-FLEX, Cordial CVM 12-50 UHD-Flex, Percon VK770F
Krimpovacia veľkosť:
Kolík: 1,6 mm (štvorcový)
Štít: 7,36 mm (šesťhranný)
- Vlastnosti a výhody
uzamykanie/odomykanie na princípe "rearTWIST" pomocou ľahko prístupnej mäkkej dotykovej pätky (patent DE 100 48507)
- Ideálne pre zapustené priečky, kde môže byť problém s prístupom k "hlave" konektora. Tieto konektory sa otáčajú zozadu a nie spredu.
- Konštrukcia True 75 Ω spĺňa prísne požiadavky na HDTV/DVD
- Vodiaca plocha: Zabraňuje nakláňaniu v dôsledku bočných síl, čím chráni kontakty pred deformáciou. Zaručuje životnosť min. 1000 párovacích cyklov!
- Tesne priliehajúca stredová vložka kolíka poskytuje hmatovú spätnú väzbu
- Technológia krimpovania tienenia a plášťa zabraňuje problému s odhaleným uzemňovacím opletením na káblových zostavách
- Vynikajúca ochrana a uchytenie kábla
- Presné švajčiarsky opracované mosadzné diely pre vynikajúcu odolnosť
- Príslušenstvo zahŕňa farebne kódované topánky v 10 štandardných farbách, lisovacie náradie a matrice
Technické informácie
Produkt
- Názov: NBNC75BWU13
- Typ pripojenia: BNC 75 Ω
- Pohlavie: samec
Elektrická adresa
- Typ signálu: HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV
- Odpor kontaktov: ≤ 3 mΩ
- Odpor kontaktov: ≤ 2 mΩ
- Dielektrická pevnosť: 1,5 kVdc
- Impedancia: 75 Ω
- Izolačný odpor: > 5 GΩ
- Menovité napätie: <50
- VVSWR:
≤ 1,050/>32 dB do 1 GHz
≤ 1,065/>30 dB do 2 GHz
≤ 1,100/>26 dB do 3 Ghz
Mechanické
- O.D. kábla: 7,3 mm
- Uchytenie kábla: > 30 N (stred)
- Veľkosť zovretia: 7,36 Hex zovretie (tienenie)
- Veľkosť zovretia (kolík): iEC 60803 (označenie matrice 2)
- Vkladacia sila: < 25 N
- Životnosť: > 1 000 párovacích cyklov
- Blokovacie zariadenie: Bayonett
- Ukotvenie kábla: Krytie: lisovanie plášťa
Materiál
- Kontakty: ( CuZn35Pb2), 0,2 µm AuCo (stredový kontakt)
- Vložka: VLOŽKA: PTFE
- Škrupina: ( CuZn39Pb3)
- Pokovovanie plášťa: Optalloy®
- Životné prostredie
- Teplotný rozsah: -30 °C až +85 °C
- Lisovateľnosť kontaktov: Zodpovedá IEC 60803 a IEC 60352-2
