Neutrik NC4FRX

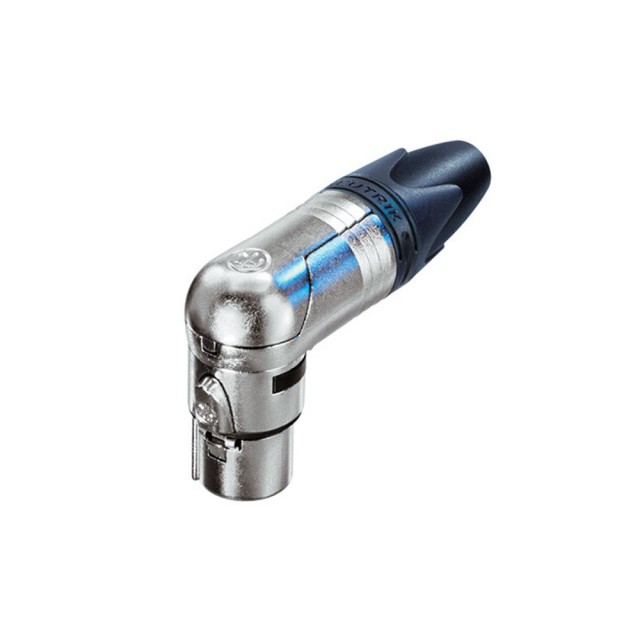

Neutrik NC4FRX - 4-pólový pravouhlý káblový konektor, niklové puzdro, strieborné kontakty

Viac informácií

13 € s DPH 10.83 € bez DPH
-+
Osobné prevzatie do 90 minút
Odošleme: dnes
Skladom > 5 ks
Bratislava > 5 ks

Zobraziť všetko príslušenstvo

Popis produktu

Popis produktu

Neutrik NC4FRX - 4-pólový pravouhlý káblový konektor, niklové puzdro, strieborné kontakty

Séria RX je pravouhlou verziou série káblových konektorov XX. Nástupca série RC ponúka niekoľko nových funkcií, vďaka ktorým je spoľahlivejší, ľahšie sa montuje a zlepšuje integritu kontaktov, ako aj odľahčenie kábla od pnutia.

Vlastnosti a výhody

  • Mimoriadne tenký pravouhlý konektor
  • 5 voliteľných polôh káblových výstupov
  • Unikátna konštrukcia klietky ženského kontaktu pre nízky kontaktný odpor a vysokú integritu
  • Samičkový kontakt obsahuje bariéru proti spájkovaniu, ktorá zabraňuje vniknutiu spájky do oblasti párovania kontaktu
  • Zásuvkový konektor s vylepšenou pevnou kovovou západkou, ktorá je väčšia a ľahšie sa s ňou manipuluje
  • Dodatočné kontakty s uzemňovacou pružinou na lepšiu kontinuitu uzemnenia plášťa
  • Vylepšené odľahčenie ťahu skľučovadlového typu poskytuje vyššiu vyťahovaciu silu a uľahčuje a urýchľuje montáž
  • Boot s polyuretánovou vývodkou poskytuje vysokú ochranu proti namáhaniu kábla pri ohýbaní
  • K dispozícii sú farebné krúžky a topánky na kódovanie alebo identifikáciu
  • Elegantný a ergonomický dizajn - cenný a praktický

Technické informácie


Produkt
Názov - NC4FRX
Typ pripojenia - XLR
Pohlavie - samica
Elektrické pripojenie
Kapacita medzi kontaktmi - ≤ 7 pF
Odpor kontaktov - ≤ 3 mΩ
Dielektrická pevnosť - 1,5 kVdc
Izolačný odpor - > 2 GΩ (počiatočný)
Menovitý prúd na kontakt - 10 A
Menovité napätie - < 50 V
Mechanické
O.D. kábla - 3,5 - 8,0 mm
Vkladacia sila - ≤ 20 N
Výsuvná sila - ≤ 20 N
Životnosť - > 1 000 cyklov párovania
Veľkosť vodičov - max. 1.5 mm²
Veľkosť vodičov - max. 16 AWG
Zapojenie - spájkované kontakty
Uzamykacie zariadenie - západka
Materiál
Topánka - polyuretán
Pokovovanie kontaktov - 2 µm Ag
Kontakty - mosadz (CuZn39Pb3)
Vložka - Polyamid (PA66)
Uzamykací prvok - Zinkový odliatok (ZnAl4Cu1) / Ck 67 (pružina)
Plášť - Zinkový odliatok (ZnAl4Cu1)
Pokovovanie plášťa - nikel
Odľahčenie ťahu - Polyacetal (POM)
Životné prostredie
Horľavosť - UL 94 V-0
Zhoda s normami - IEC 61076-2-103
Trieda ochrany - IP 40
Spájkovateľnosť - v súlade s IEC 68-2-20
Teplotný rozsah - -30 °C až +80 °C

Parametre

Parametre

Výrobca: Neutrik
Kategória: Napájacie konektory

Hlavné parametre

Typ konektoraXLR

Ostatné parametre

PrevedenieNa kábel
PrevedenieSpájkovací
PrevedenieSamica
PrevedeniePravouhlý
