7" superjasný LCD monitor SDI/HDMI 3000nit
7" superjasný LCD monitor SDI/HDMI 3000nit
PQ/HLG/S-log3 s podporou HDR

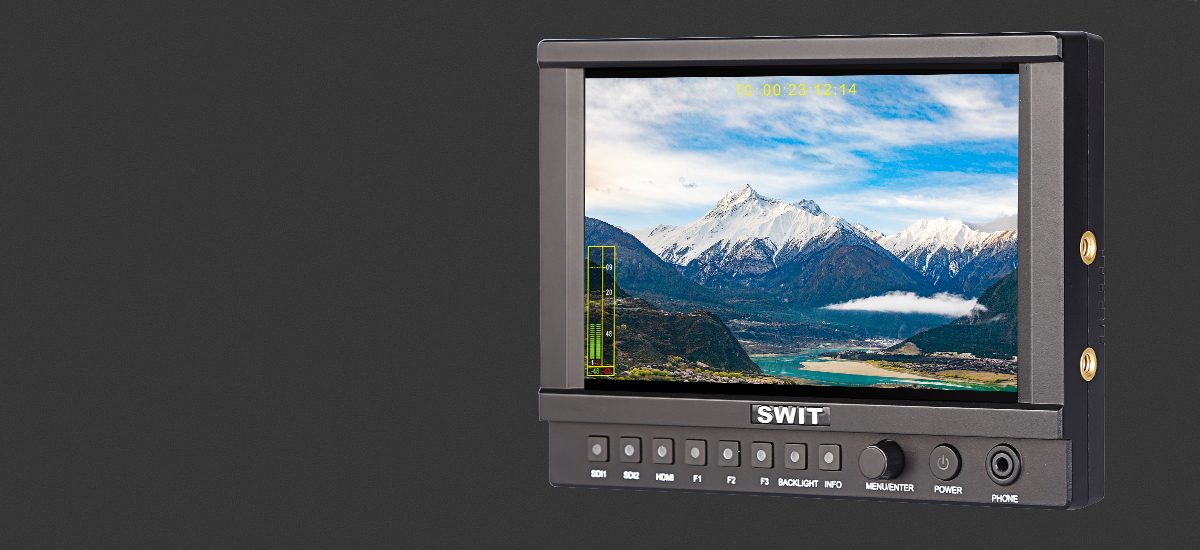

CM-S73H využíva 7-palcový superjasný LCD displej s maximálnym jasom 3000nit, ktorý je viditeľný na slnečnom svetle a podporuje zobrazenie PQ, HLG, S-log3 HDR.
Natívne rozlíšenie je Full HD 1920 × 1200, kontrast 1200:1
3G-SDI、4K-HDMI®

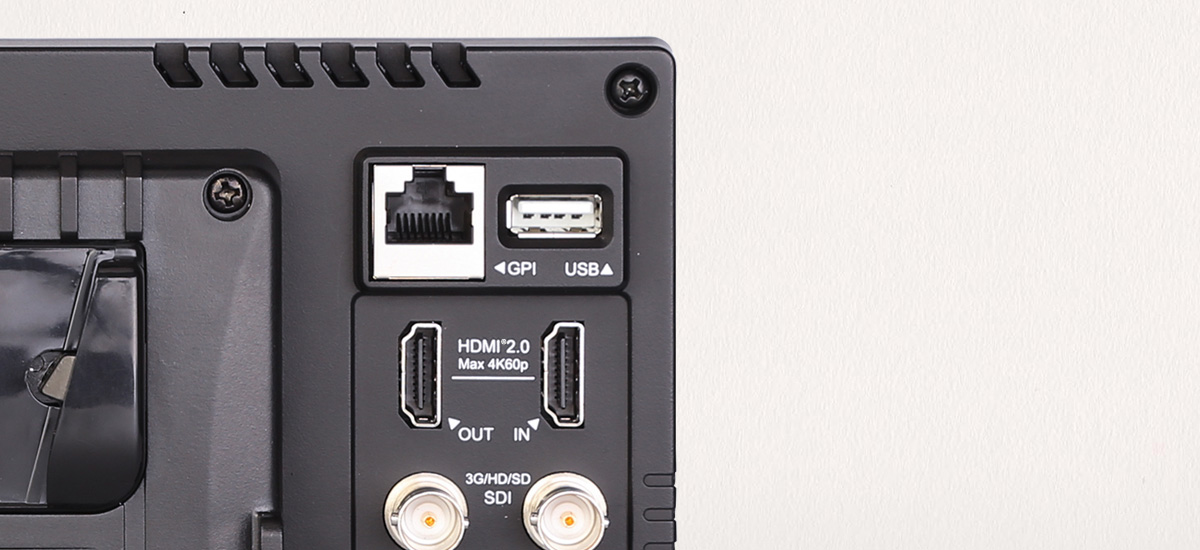

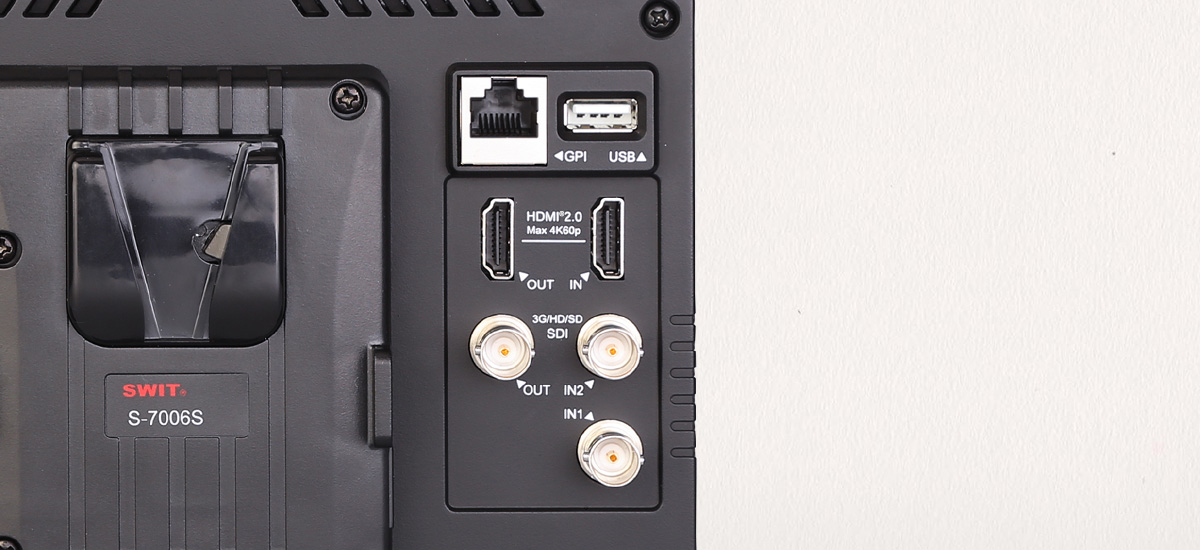

Monitor CM-S73H podporuje:
2K/3G/HD/SD-SDI vstup × 2
výstup 2K/3G/HD/SD-SDI × 1 (len slučka SDI IN1)
Vstup HDMI® 2.0 (4K60p) × 1
Výstup slučky HDMI® 2.0 (4K60p) × 1
3.5 mm vstavaný zvukový výstup SDI/HDMI®
Import používateľskej kocky LUT

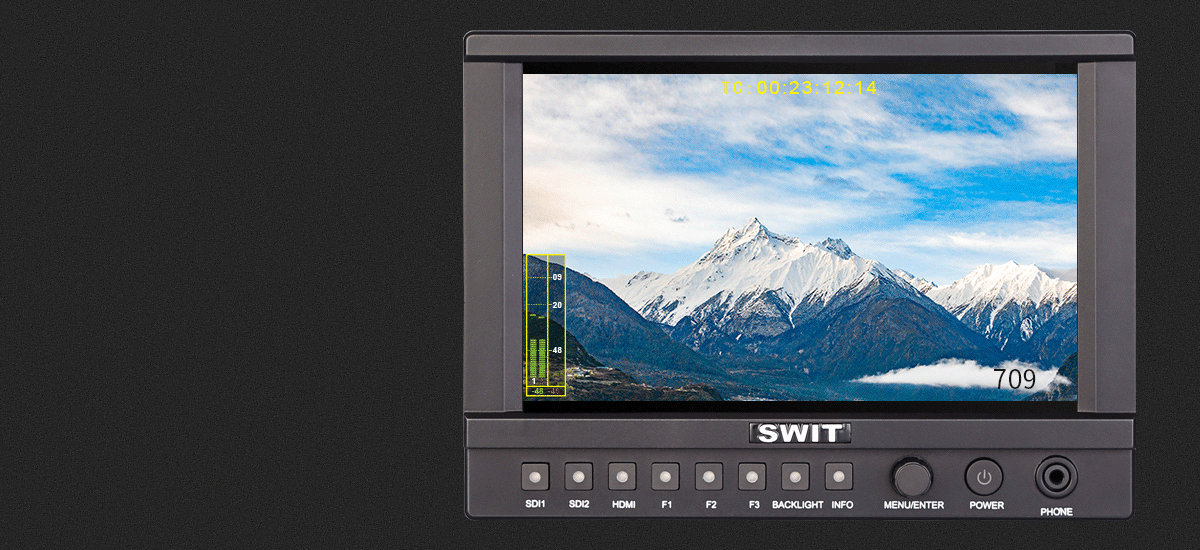

Monitor CM-S73H má zabudované kamerové logy na konverziu LUT Rec 709 vrátane Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm. Do monitora môžete tiež importovať vlastné 3DLUT pomocou USB kľúča, podporuje súbory 3DLUT kocky 17x17x17.

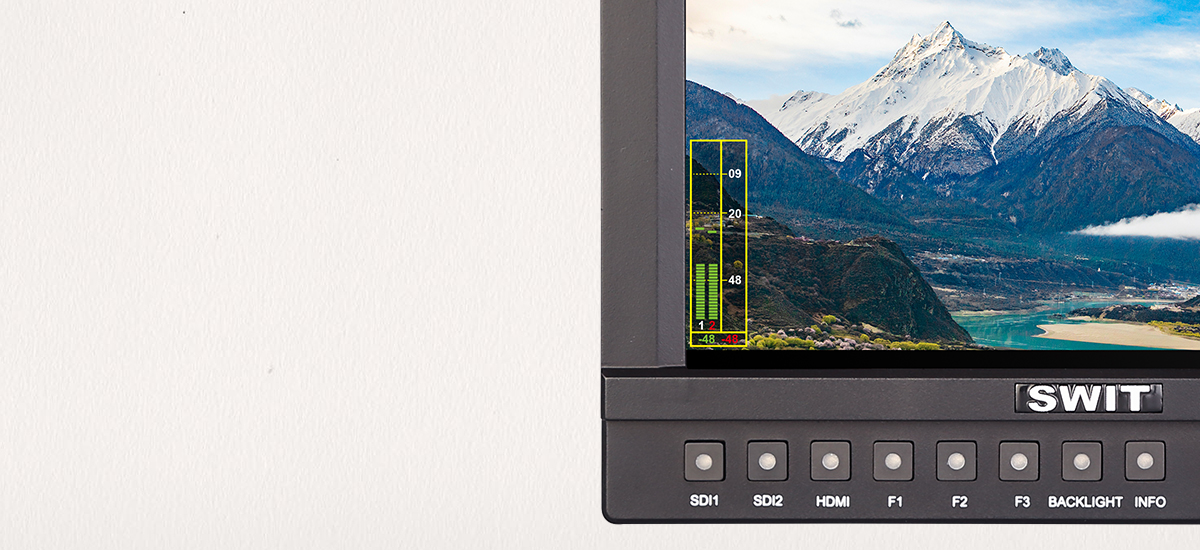

Až 16-kanálové merače s upozornením a výberom výstupu
CM-S73H podporuje zobrazenie 16-kanálových SDI a 2-kanálových HDMI® vstavaných meračov zvuku so značkami a informáciami o abnormálnom zvuku. Používatelia si tiež môžu vybrať ľubovoľný 2-kanálový zvuk na výstup cez 3,5 mm zásuvku alebo reproduktory. Polohu vzoru merača zvuku možno vybrať z jedného zo štyroch rohov a môžete si vybrať zobrazenie iba 2 kanálov, 8 kanálov a celých 16 kanálov. Taktiež je možné vybrať značky stupnice, informácie o upozorneniach a priesvitnosť vzoru merača zvuku.
Časový kód, H/V oneskorenie, AFD, Značky mierky

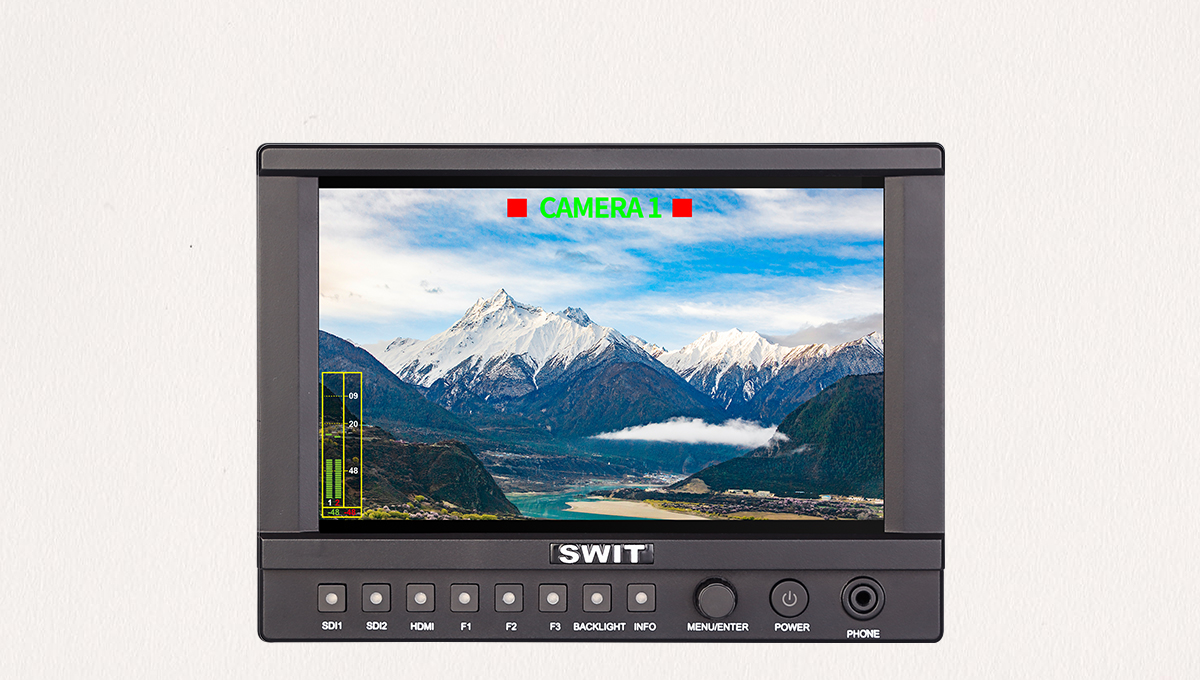

CM-S73H podporuje zobrazenie TALLY na obrazovke a vstupy riadiaceho signálu TALLY prostredníctvom portu GPI (RS485) na zadnom paneli monitora.

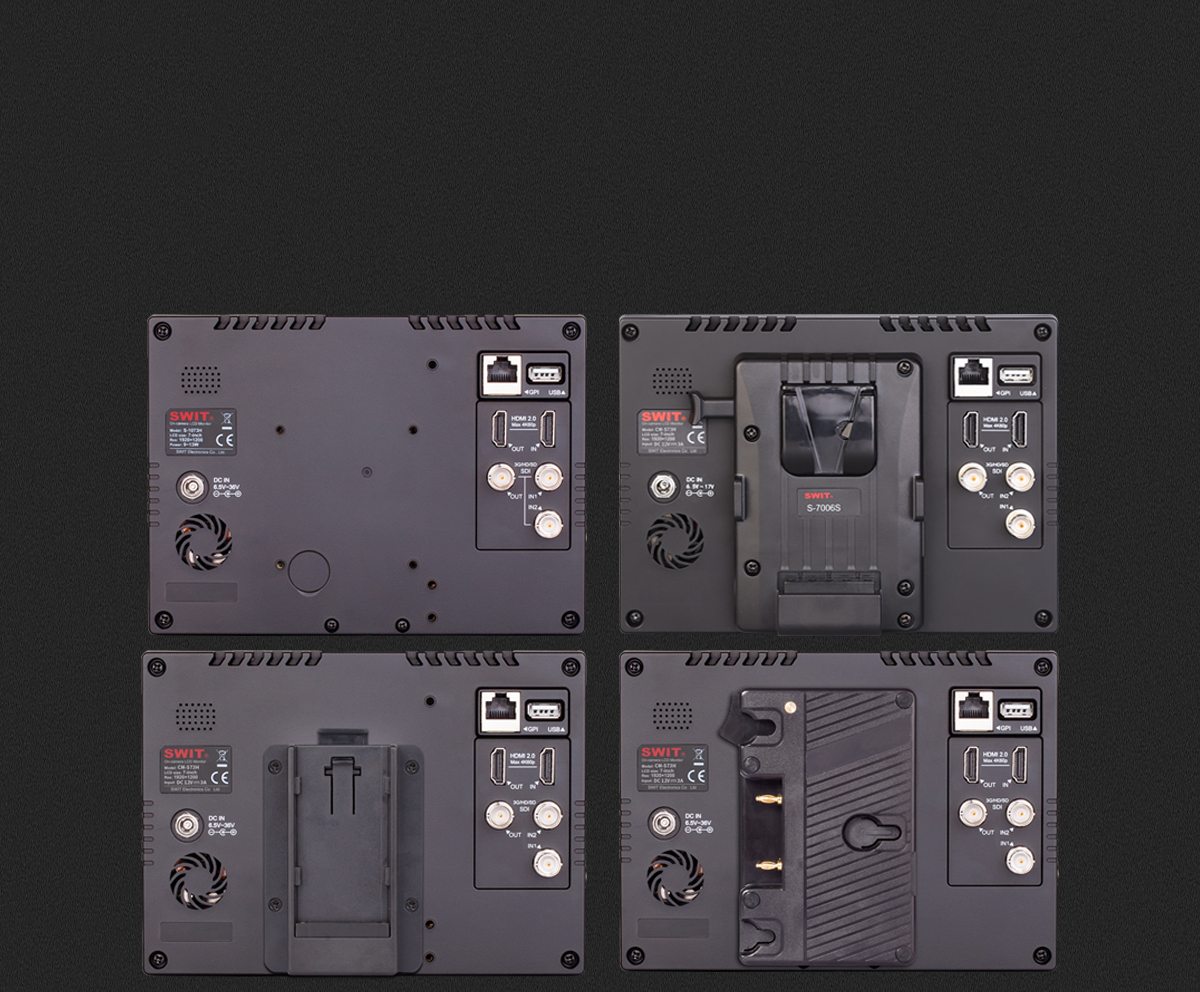

V-montáž / zlatá montáž / montáž DV
Monitor CM-S73H podporuje vstup jednosmerného napätia 6,5 - 17 V prostredníctvom 5,5 mm uzamykateľnej zásuvky jednosmerného prúdu a na napájanie môže inštalovať batériové dosky SWIT S-7006 série V-mount / Gold mount / DV.
*Pri použití S-7006F/D/B/I/C sa maximálny jas zníži na 2000nit.
7-palcový superjasný LCD monitor s jasom 3000nit
◆ 7" neoslňujúci LCD displej, rozlíšenie 1920 × 1200
◆ 3000nit super vysoký jas
◆ možnosť HDR: PQ / HLG / S-log3
◆ 2K/3G/HD/SD-SDI vstup a výstup slučky
◆ vstup a výstup slučky HDMI 2.0 (4K60p)
◆ 16-kanálové vstavané merače zvuku s upozornením
◆ výber ľubovoľných 2 zvukových kanálov na výstup
◆ 9 krokov rýchleho priblíženia a mapovania
◆ Asistent zaostrenia s presným nastavením
◆ Zabudované protokoly viacerých kamier podľa Rec.709
◆ Import používateľského súboru kocky 3DLUT cez USB
◆ Zobrazenie TALLY na obrazovke a GPI

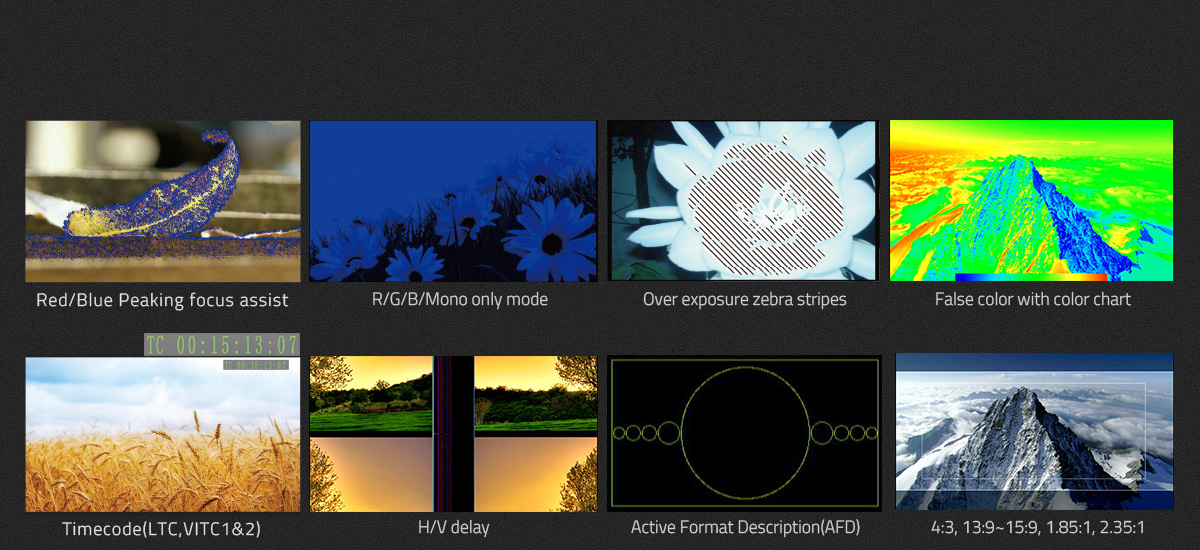

◆ Zebra pruhy, falošné farby, R/G/B/Mono
◆ H/V oneskorenie, AFD, zobrazenie časového kódu
◆ Marker 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
◆ možnosť montáže V/Gold alebo rôznych DV dosiek
◆ aktualizácia firmvéru cez USB
Veľkosť |
7 palcov |
Zobrazovacia plocha |
151.2 × 94,5 mm |
Rozlíšenie |
1920×1200 |
Pomer strán |
16:9 (nastaviteľný pomer 4:3) |
Jas |
Max. 3000cd/m2 |
Kontrast |
1200:1 |
Farby |
16.77 miliónov farieb |
Pozorovací uhol |
Horizontálne: 160°; vertikálne: 160° |
BNC ×2 |
vstup 2K/3G/HD/SD-SDI |
HDMI-A ×1 |
Vstup HDMI 2.0 |
USB ×1 |
Aktualizácia firmvéru |
RS485 ×1 |
Vstup GPI (Tally) |
BNC ×1 |
výstup slučky 2K/3G/HD/SD-SDI |
HDMI-A ×1 |
Výstup slučky HDMI 2.0 |
3.5 mm ×1 |
Vložený zvukový výstup SDI, HDMI |
SDI |
2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
2048×1080i (60 / 59.94 / 50) | |
1080p (60 / 59.94 / 50) | |
1080i (60 / 59.94 / 50) | |
1080p (30 / 29.97 / 25 / 24 / 23.98) | |
1080psf (30 / 29,97 / 25 / 24 / 23,98) | |
720p (60 / 59.94 / 50) | |
480i (59.94) | |
576i (50) | |
HDMI |
4096×2160p (60 / 50 / 30 / 25 / 24) |
3840×2160p (60 / 50 / 30 / 25 / 24) | |
480i / 576i / 480p / 576p | |
1080i (60 / 59.94 / 50) | |
720p (60 / 59.94 / 50) | |
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
Vstupné napätie |
DC / batéria 6,5 V - 17 V |
Spotreba energie |
≤26W |
Pracovná teplota |
-10°C~+50°C |
Pracovná vlhkosť |
10%~90% |
Teplota skladovania |
-15°C~+60°C |
Skladovacia vlhkosť |
10%~90% |
Rozmery |
187 × 137 × 41 mm |
Čistá hmotnosť (hlavné telo) |
500g |
HDMI | 4096×2160p (60 / 50 / 30 / 25 / 24) | |
3840×2160p (60 / 50 / 30 / 25 / 24) | ||
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | ||
1080i (60 / 59.94 / 50) | ||
720p (60 / 59.94 / 50) | ||
480i / 576i / 480p / 576p | ||
SDI | SMPTE 2048-2 | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080i (60 / 59.94 / 50) |
SMPTE-425M-A/B | 1080P (60 / 59.94 / 50) | |
SMPTE-274M | 1080i (60 / 59.94 / 50) | |
1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
SMPTE-RP211 | 1080psf (30 / 29,97 / 25 / 24 / 23,98) | |
SMPTE-296M | 720p (60 / 59.94 / 50) | |
SMPTE-125M | 480i (59.94) | |
ITU-R BT.656 | 576i (50) |
