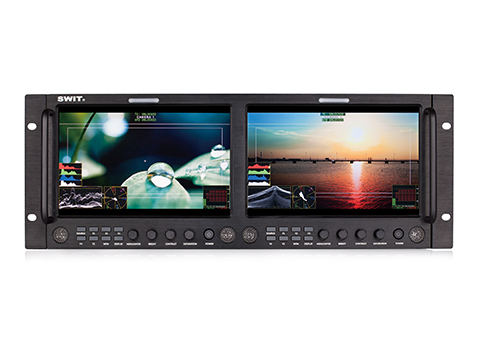

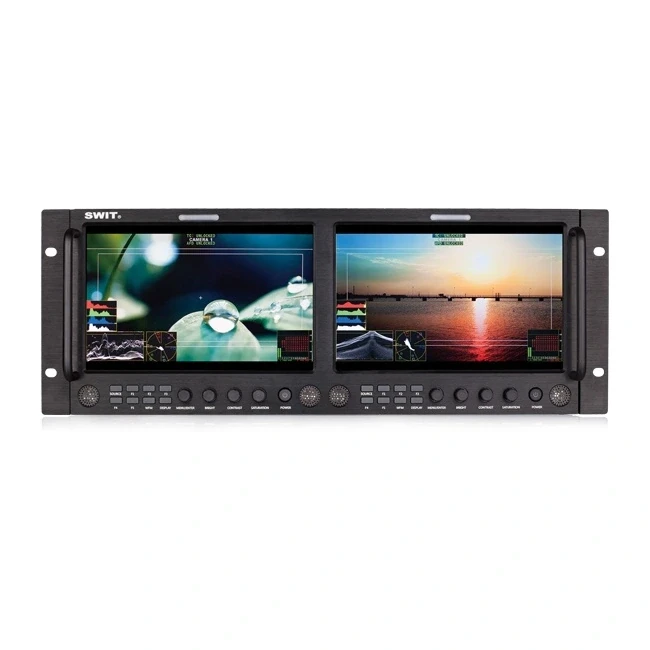

SWIT M-1093F 2x9" IPS LCD 19" rack 4U monitor s rozlíšením 1920×1200, kontrastom 800:1 a 2x 2K/3G/HD/SD-SDI, HDMI a kompozitným vstupom (+loop výstupom).
SWIT M-1093F 2x9" IPS LCD 19" rack 4U monitor s rozlíšením 1920×1200, kontrastom 800:1 a 2x 2K/3G/HD/SD-SDI, HDMI a kompozitným vstupom (+loop výstupom).
Duálny 9-palcový FHD stojanový LCD monitor s vlnovým tvarom
Panel IPS s podsvietením LED
Model M-1093F využíva 2× 9-palcový panel IPS (In-Plane Switching) LCD s rozlíšením Full HD 1920 × 1200 a podsvietením LED, kontrast 800:1. Pozorovací uhol je horizontálny: 170° / vertikálny: 170°
SDI / HDMI / CVBS / analógové audio

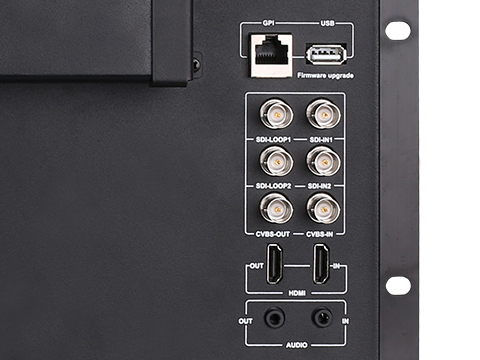

Každý LCD M-1093F podporuje
vstup 2K/3G/HD/SD-SDI × 2
výstup 2K/3G/HD/SD-SDI × 2
Vstup HDMI 1.3 × 1
Výstup slučky HDMI 1.3 × 1
Vstup CVBS × 1
Výstup slučky CVBS × 1
3.5 mm analógový audio vstup × 1
3.5 mm analógový audio výstup × 1
Vlnový priebeh / vektorový rozsah / histogram
M-1093F podporuje asistenčné vzory videoanalýzy, ktoré zahŕňajú: Vlnový tvar (Y/Pb/Pr/R/G/B), vektorový rozsah, histogram (R/G/B/Y) na prevod informácií o kvalite digitálneho videa (Luma, Farba, Sýtosť atď.) na vzory a vzory možno zapnúť/vypnúť jednotlivo, vybrať polohu zobrazenia (hore/dole/vľavo/vpravo), veľkosť, farbu a priesvitnosť
Až 16-kanálové merače s upozornením a výberom výstupu
M-1093F podporuje zobrazenie 16-kanálových SDI a 8-kanálových HDMI vstavaných meračov zvuku so značkami a informáciami o abnormálnom zvuku. Používatelia si tiež môžu vybrať ľubovoľný 2-kanálový zvuk na výstup cez 3,5 mm zásuvku alebo reproduktory. Polohu vzoru merača zvuku možno vybrať z jedného zo štyroch rohov a môžete si vybrať zobrazenie iba 2 kanálov, 8 kanálov a celých 16 kanálov. Taktiež je možné vybrať značky stupnice, informácie o upozorneniach a priesvitnosť vzoru merača zvuku.
Protokol TSL 3.1 / 4.0
M-1093F podporuje UMD a Text-Tally zobrazenie protokolu TSL 3.1/4.0, s výberom 1-126 TSL adries a zobrazením max. 8 písmen. Vstupy signálu UMD/TALLY sú cez port RJ45 (RS485) na zadnom paneli monitora
Monitor poskytuje štandardný port USB na zadnom paneli na aktualizáciu firmvéru. Používatelia si môžu stiahnuť najnovší súbor firmvéru na kľúč USB a priamo ho vložiť do monitora M-1093F na aktualizáciu bez pripojenia k počítaču.
Vstupný signál RJ45 (RS485)
Na každej obrazovke sú predné svetlá TALLY červenej, zelenej a žltej farby a používatelia môžu definovať kolíky portu RJ45 na ovládanie svetiel TALLY.

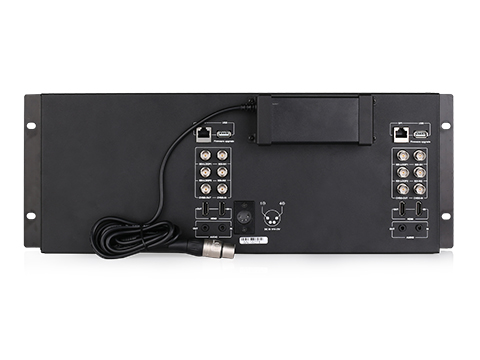

Monitor M-1093F poskytuje 4-pinovú zásuvku XLR s jednosmerným napätím 6,5-24 V pre obe 2 obrazovky a na zadnom paneli monitora je pripojený adaptér AC-DC.

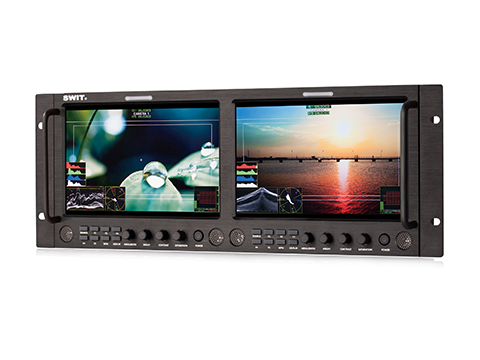

Monitor M-1093F sa montuje do štandardného 19" stojana, zaberá výšku 4U. Monitor je pri inštalácii do stojanov otočný o ±30° nahor a nadol.
Štandardné balenie
M-1093F ponúka nasledujúce príslušenstvo ako štandardné balenie:
Vstupné formáty videa
M-1093F podporuje nasledujúce vstupné video formáty:
Vstup | Podporované formáty | |
CVBS | PAL / NTSC | |
HDMI | 480i / 576i / 480p / 576p | |
1080i (60 / 59.94 / 50) | ||
720p (60 / 59.94 / 50) | ||
1080psf (30 / 29,97 / 25 / 24 / 23,98) | ||
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | ||
SDI | SMPTE ST 2048-2 | 2048×1080p (23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60) |
2048×1080i (50 / 59.94 / 60) | ||
SMPTE-425M | 1080p (60 / 59.94 / 50) | |
SMPTE-274M | 1080i (60 / 59.94 / 50) | |
1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
SMPTE-RP211 | 1080psf (30 / 29,97 / 25 / 24 / 23,98) | |
SMPTE-296M | 720p (60 / 59.94 / 50) | |
SMPTE-125M | 480i (59.94) | |
ITU-R BT.656 | 576i (50) |
