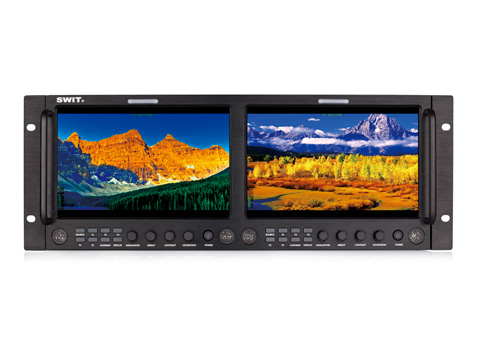

SWIT M-1093H 2x9" IPS LCD 19" rack 4U monitor s rozlíšením 1920×1200, kontrastom 800:1 a 2x 2K/3G/HD/SD-SDI, HDMI a kompozitným vstupom (+loop výstupom).
SWIT M-1093H 2x9" IPS LCD 19" rack 4U monitor s rozlíšením 1920×1200, kontrastom 800:1 a 2x 2K/3G/HD/SD-SDI, HDMI a kompozitným vstupom (+loop výstupom).
Duálny 9-palcový FHD stojanový LCD monitor
Panel IPS s podsvietením LED
Model M-1093H využíva 2× 9-palcový panel IPS (In-Plane Switching) LCD s rozlíšením Full HD 1920 × 1200 a podsvietením LED, kontrast 800:1. Pozorovací uhol je horizontálny: 170° / vertikálny: 170°

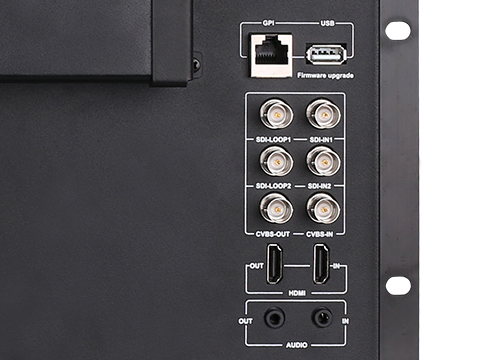

SDI / HDMI / CVBS / analógové audio
Každý LCD displej M-1093H podporuje
vstup 2K/3G/HD/SD-SDI × 2
výstup 2K/3G/HD/SD-SDI × 2
Vstup HDMI 1.3 × 1
Výstup slučky HDMI 1.3 × 1
Vstup CVBS × 1
Výstup slučky CVBS × 1
3.5 mm analógový audio vstup × 1
3.5 mm analógový audio výstup × 1
2-kanálové merače s upozornením
M-1093H podporuje vstavané merače zvuku SDI-2ch / HDMI-2ch a zobrazenie analógových 2-kanálových meračov zvuku so značkami a informáciami o abnormálnom zvuku. Polohu vzoru meračov zvuku možno vybrať z jedného zo štyroch rohov a možno vybrať značky stupnice, informácie o výstrahách a priesvitnosť vzoru meračov zvuku
Protokol TSL 3.1 / 4.0
M-1093H podporuje UMD a Text-Tally zobrazenie protokolu TSL 3.1/4.0, s výberom 1-126 TSL adries a zobrazením max. 8 písmen. Vstupy signálu UMD/TALLY sú cez port RJ45 (RS485) na zadnom paneli monitora

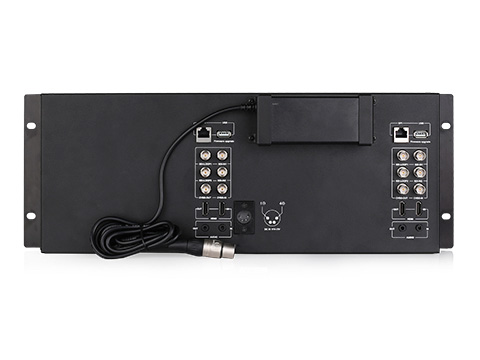

M-1093H poskytuje 4-pinovú zásuvku XLR DC 6,5-24 V vstupu napájania, pre obe 2 obrazovky, a AC-DC adaptér je pripojený na zadnom paneli monitora.

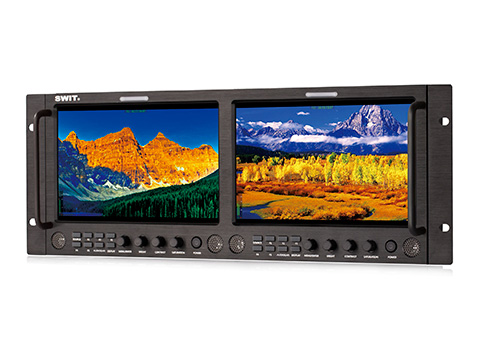

Monitor M-1093H sa montuje do štandardného 19" stojana, zaberá výšku 4U. Monitor je pri inštalácii do stojanov otočný o ±30° nahor a nadol
Štandardné balenie
Monitor M-1093H ponúka nasledujúce príslušenstvo ako štandardné balenie:
Vstupné formáty videa
M-1093H podporuje nasledujúce vstupné video formáty:
Vstup | Podporované formáty | |
CVBS | PAL / NTSC | |
HDMI | 480i / 576i / 480p / 576p | |
1080i (60 / 59.94 / 50) | ||
720p (60 / 59.94 / 50) | ||
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
||
SDI | SMPTE 2048-2 | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080i (60 / 59.94 / 50) |
SMPTE-425M | 1080P (60 / 59.94 / 50) | |
SMPTE-274M | 1080i (60 / 59.94 / 50) | |
1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
SMPTE-RP211 | 1080psf (30 / 29,97 / 25 / 24 / 23,98) | |
SMPTE-296M | 720p (60 / 59.94 / 50) | |
SMPTE-125M | 480i (59.94) | |
ITU-R BT.656 | 576i (50) |
