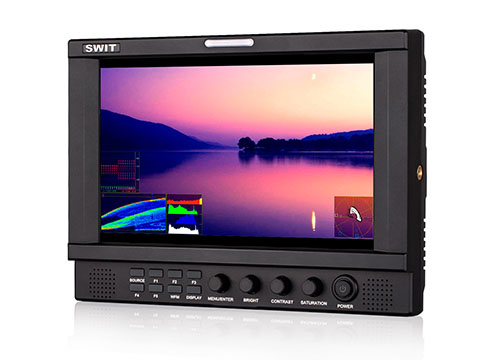

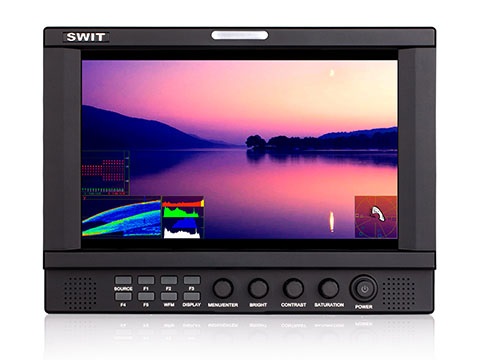

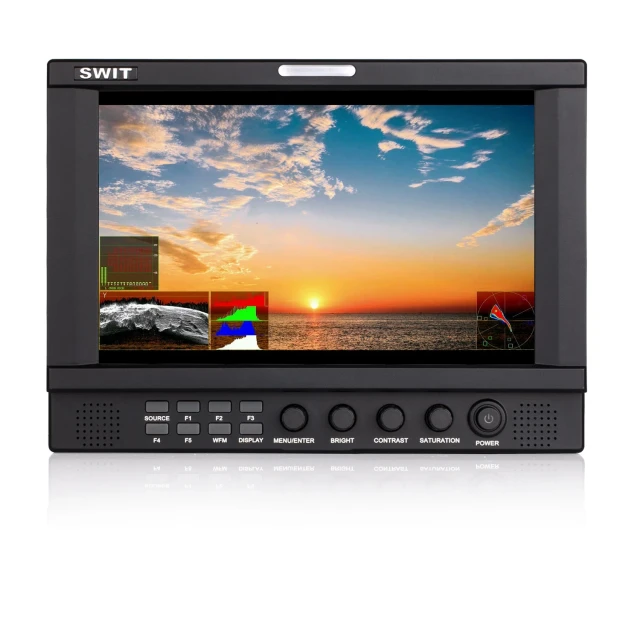

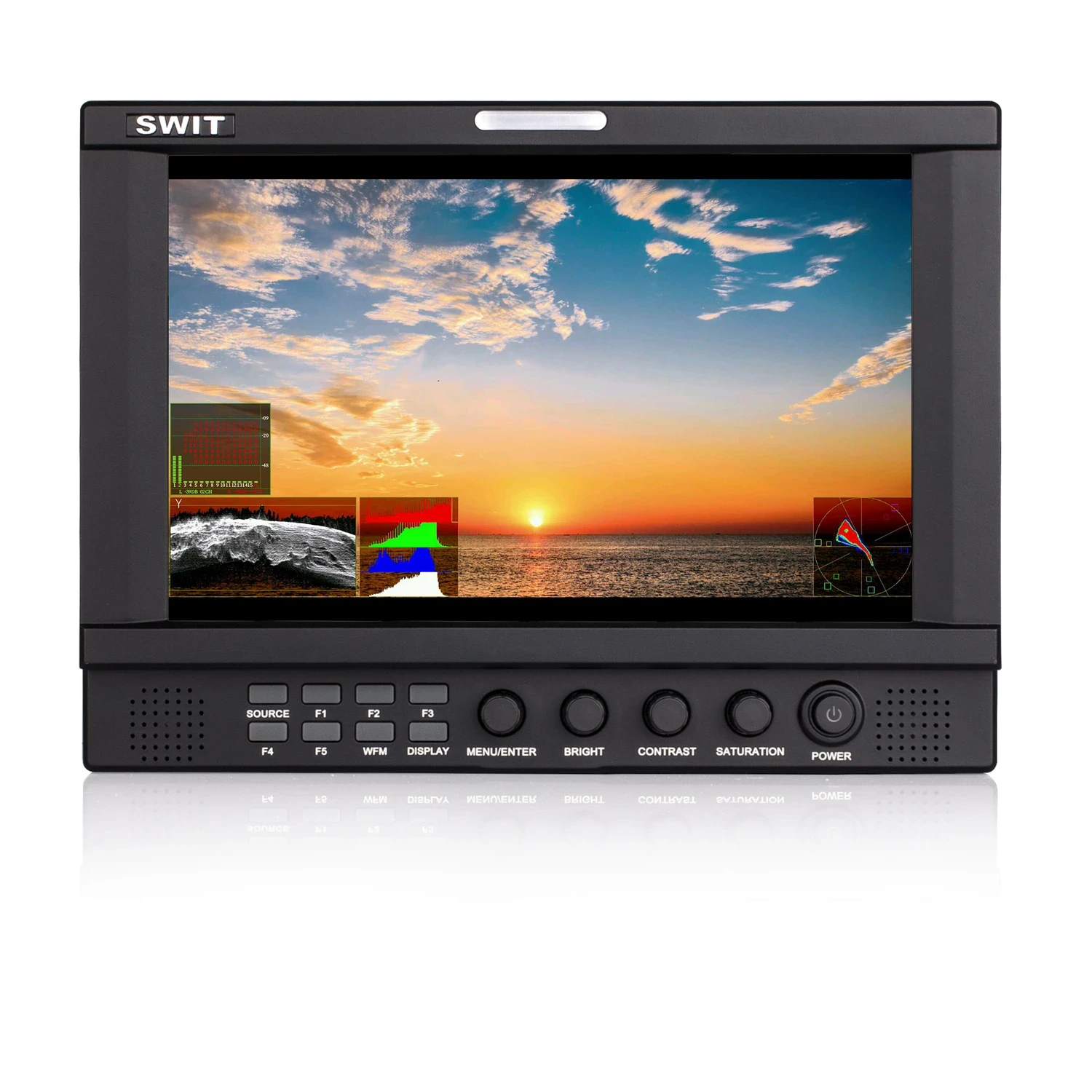

SWIT S-1093F je 9” IPS LCD monitor s rozlíšením 1920×1200, pozorovacím uhlom 170° a 2x SDI, HDMI a kompozitným vstupom a loop výstupom na každom vstupe. Monitor má okrem štandardných fukcií aj Waveform monitor, Vector Scope a Histogram.
SWIT S-1093F je 9” IPS LCD monitor s rozlíšením 1920×1200, pozorovacím uhlom 170° a 2x SDI, HDMI a kompozitným vstupom a loop výstupom na každom vstupe. Monitor má okrem štandardných fukcií aj Waveform monitor, Vector Scope a Histogram.
9-palcový LCD monitor s Full HD vlnovým priebehom
SDI / HDMI / CVBS / analógové audio

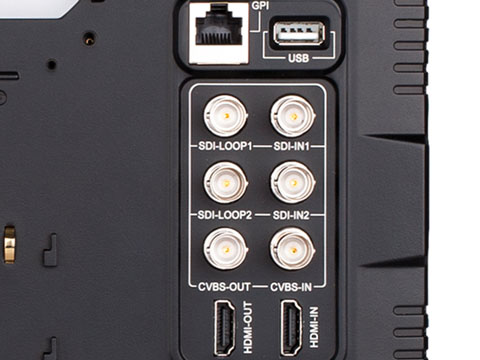

Monitor S-1093F podporuje
vstup 2K/3G/HD/SD-SDI × 2
výstup 2K/3G/HD/SD-SDI × 2
Vstup HDMI × 1
Slučkový výstup HDMI × 1
Vstup CVBS × 1
Výstup slučky CVBS × 1
3.5 mm analógový audio vstup × 1
3.5 mm analógový audio výstup × 1
Vlnový priebeh / vektorový rozsah / histogram
S-1093F podporuje asistenčné vzory videoanalýzy, ktoré zahŕňajú: Vlnový priebeh (Y/Pb/Pr/R/G/B), vektorový rozsah, histogram (R/G/B/Y) na prevod informácií o kvalite digitálneho videa (Luma, Farba, Sýtosť atď.) na vzory a vzory možno zapínať/vypínať jednotlivo, vyberať polohu zobrazenia (hore/dole/vľavo/vpravo), veľkosť, farbu a priesvitnosť.
Až 16-kanálové merače s upozornením a výberom výstupu
S-1093F podporuje zobrazenie 16-kanálových SDI a 8-kanálových HDMI vstavaných meračov zvuku so značkami a informáciami o abnormálnom zvuku. Používatelia si tiež môžu vybrať ľubovoľný 2-kanálový zvuk na výstup cez 3,5 mm zásuvku alebo reproduktory. Polohu vzoru merača zvuku možno vybrať z jedného zo štyroch rohov a môžete si vybrať zobrazenie iba 2 kanálov, 8 kanálov a celých 16 kanálov. Taktiež je možné vybrať značky stupnice, informácie o upozorneniach a priesvitnosť vzoru merača zvuku.
Protokol TSL 3.1 / 4.0
S-1093F podporuje UMD a Text-Tally zobrazenie protokolu TSL 3.1/4.0 s výberom 1-126 TSL adries a zobrazením max. 8 písmen. Vstupy signálu UMD/TALLY cez port RJ45 (RS485) na zadnom paneli monitora
Monitor poskytuje štandardný port USB na zadnom paneli na aktualizáciu firmvéru. Používatelia si môžu stiahnuť najnovší súbor firmvéru na pamäťové zariadenie USB a priamo ho vložiť do monitora S-1093F na aktualizáciu bez pripojenia k počítaču
AC adaptér / V-mount / Gold mount / Snap-on DV mount
Monitor poskytuje 4-kolíkovú zásuvku XLR s jednosmerným vstupom 6,5-24 V a možno ho upevniť na V-mount, Gold mount alebo DV batériovú dosku
Na želanie sú k dispozícii rôzne typy batériových dosiek DV s dizajnom snap-on, ktoré sú rýchlo uvoľniteľné a navzájom vymeniteľné. Na výber sú tieto DV dosky:
Model platní | Kompatibilné batérie |
S-7004F | SONY NP-F970/770, SWIT S-8972, S-8970 |
S-7004U | SONY BP-U60/U30, SWIT S-8U63,S-8U93 |
S-7004D | Panasonic D54/D28,VW-VBD58;SWIT S-8D62, S-8D58 |
S-7004B | Panasonic VW-VBG6, SWIT S-8BG6 |
S-7004V | JVC BN-VF823, SWIT S-8823 |
S-7004i | SSL-JVC50, SWIT S-8i50 |
S-7004C | Canon BP-945/970G, SWIT S-8845, S-8945 |
S-7004E | Canon LP-E6, SWIT S-8PE6 |

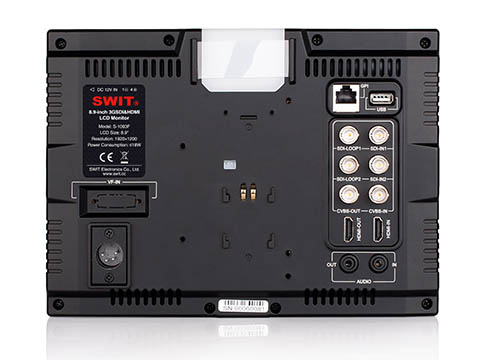

Vstupný signál RJ45 (RS485)
K dispozícii sú predné a zadné svetlá TALLY červenej, zelenej a žltej farby a používatelia môžu definovať kolíky portu RJ45 na ovládanie svetiel TALLY.
Na vonkajšie použitie môžete na monitor použiť slnečnú clonu. Slnečnú clonu možno ľahko nainštalovať pomocou ľavého a pravého závitu alebo priamo pomocou pások so suchým zipsom
Slnečná clona sa dodáva v balení monitora.
Jednoduché balenie obsahuje:
Vstupné formáty videa
S-1093F podporuje nasledujúce vstupné formáty videa:
Vstup | Podporované formáty | |
CVBS | PAL / NTSC | |
HDMI | 480i / 576i / 480p / 576p | |
1080i (60 / 59.94 / 50) | ||
720p (60 / 59.94 / 50) | ||
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
||
SDI | SMPTE ST 2048-1: 2011 | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
SMPTE-425M | 1080P (60 / 59.94 / 50) | |
SMPTE-274M | 1080i (60 / 59.94 / 50) | |
1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
SMPTE-RP211 | 1080psf (30 / 29,97 / 25 / 24 / 23,98) | |
SMPTE-296M | 720p (60 / 59.94 / 50) | |
SMPTE-125M | 480i (59.94) | |
ITU-R BT.656 | 576i (50) |
