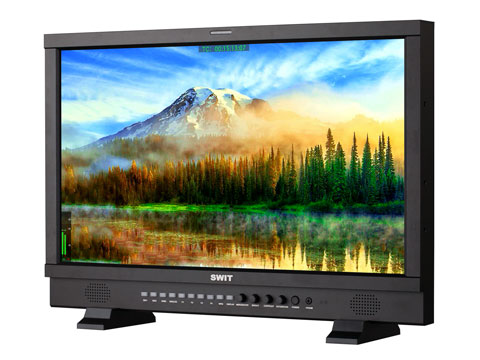

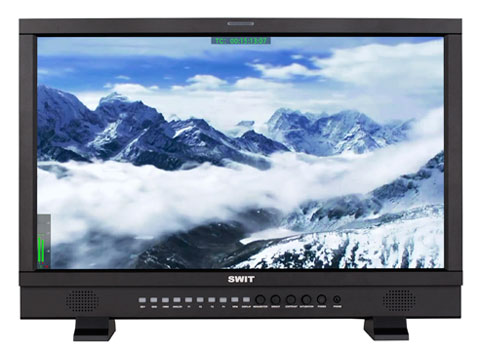

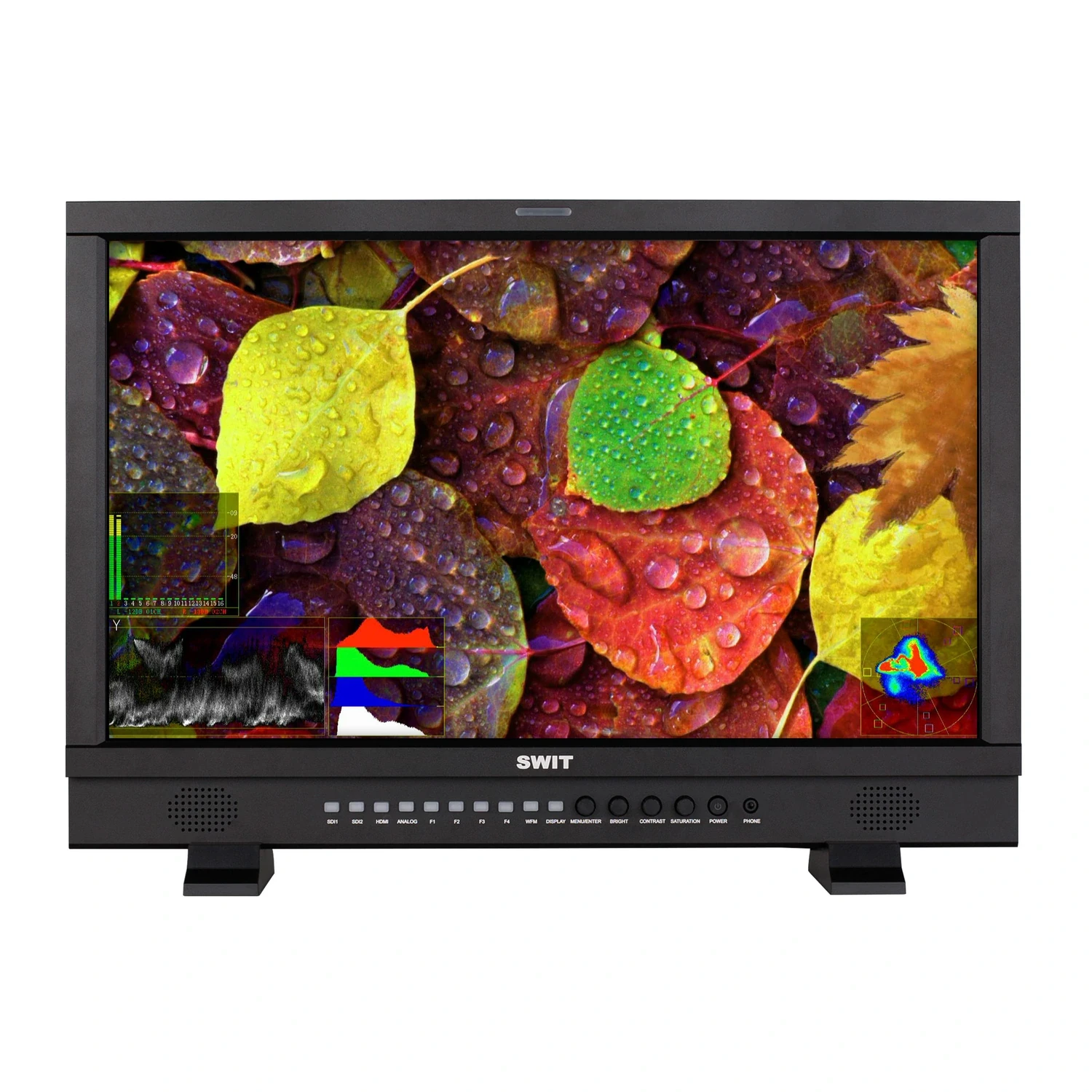

SWIT S-1243FS je 23,8" Full HD štúdiový LCD monitor s rozlíšením 1920×1080 a 2x SDI, HDMI, Y/Pb/Pr, VGA a kompozitným vstupom.
SWIT S-1243FS je 23,8" Full HD štúdiový LCD monitor s rozlíšením 1920×1080 a 2x SDI, HDMI, Y/Pb/Pr, VGA a kompozitným vstupom.
23.8-palcový štúdiový LCD monitor s rozlíšením Full HD
Panel IPS LCD, podsvietenie LED
S-1243FS využíva 23,8-palcový panel IPS (In-Plane Switching) LCD, rozlíšenie Full HD 1920 × 1080 a podsvietenie LED, kontrast 1000:1 pre presnú reprodukciu farieb. Pozorovací uhol je horizontálny: 178° / vertikálny: 178°
S-1243H podporuje
2K/3G/HD/SD-SDI vstup×2
2K/3G/HD/SD-SDI slučka ×2
Vstup HDMI ×1
Slučka HDMI × 1
Vstup YUV ×1
Vstup VGA ×1
Vstup CVBS ×1
CVBS slučka ×1
Vstup RS485 UMD × 1
RS485 UMD výstup×1
RS232C UMD vstup ×1
RS485 GPI vstup ×1
L/R analógový audio vstup×1
2-kanálové zobrazenie meračov zvuku + zvukový alarm pod SDI/HDMI
S-1243H podporuje 2-kanálové merače zvuku pod vstupom SDI a HDMI. Merač zvuku je zelený a pri prekročení -20 dB sa zmení na žltý a pri prekročení -9 dB na červený. Zvukový výstup ch-1 a ch-2 s deembedmentom možno vyviesť cez 3,5 mm zásuvku pre slúchadlá a reproduktor
Ak je hodnota zvuku príliš nízka alebo nie je vložený žiadny zvuk, na paneli zvuku sa zobrazí "MUTE" (Vypnuté) alebo "UNLOCKED" (Nevypnuté)
Protokol TSL 3.1/4.0
S-1243H podporuje UMD a Text-Tally zobrazenie protokolu TSL 3.1/4.0 s výberom 1-126 TSL adries a zobrazením max. 8 písmen. Vstupy UMD cez port RS485 alebo RS232C a výstupy cez port RS485
S-1243H poskytuje štandardný port USB na aktualizáciu firmvéru. Používatelia si môžu stiahnuť najnovší súbor firmvéru na kľúč USB a priamo ho vložiť do monitora S-1243H na aktualizáciu bez pripojenia k počítaču
Adaptér striedavého prúdu / V-mount / Gold mount

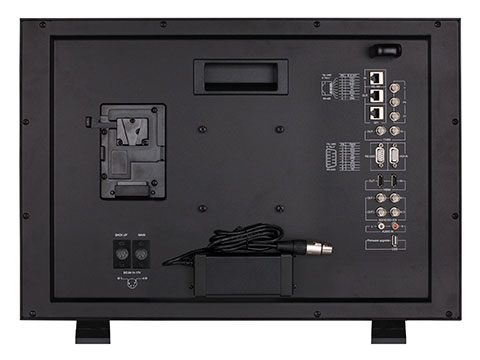

S-1243H poskytuje 4-kolíkovú zásuvku XLR vstupu jednosmerného napätia 11-17 V a montážnu dosku V-mount alebo Gold mount na vonkajšie použitie.
Vstupný signál RS485
K dispozícii sú tri farby pre svetlo Tally: Červená, zelená a žltá. Používatelia môžu definovať kolíky portu RS485 na ovládanie svetiel TALLY.
Vstupné formáty videa
S-1243H podporuje nasledujúce formáty vstupného videa:
CVBS | PAL / NTSC | |
SDI | SMPTE ST 2048-1: 2011 | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
SMPTE-425M | 1080P (60 / 59.94 / 50) | |
SMPTE-274M | 1080i (60 / 59.94 / 50) | |
1080p (30 / 29.97 / 25 / 24 / 23.98) | ||
SMPTE-RP211 | 1080psf (30 / 29,97 / 25 / 24 / 23,98) | |
SMPTE-296M | 720p (60 / 59.94 / 50) | |
SMPTE-125M | 480i (59.94) | |
ITU-R BT.656 | 576i (50) | |
HDMI | 480i/ 576i / 480p / 576p | |
1080i (60 / 59.94 / 50) | ||
720p (60 / 59.94 / 50) | ||
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | ||
Y/Pb/Pr | 480i/ 576i / 480p / 576p, 720p (50/60), 1080i (50/60), 1080p (50/60) | |
VGA | 640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768 | |
1280×960 / 1280×1024 / 1600×1200 |
